调节阀

产品概述：
STB型PN250～PN320锅炉给水气动调节阀是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行一级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好，该阀是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。

产品优点：
阀内组件结构新颖，采用套筒节流，有效控制流速在30m/s左右。
节流面与阀座密封面分开，有效保护密封面，密封性能优良，使用寿命长。
阀内组件采用高强度不锈钢制造，零件表面经过硬化处理，硬度可达到HRC70左右，抗冲刷能力强。阀芯采用压力平衡式结构，减少流体作用在阀芯上的不平衡力。

技术参数和性能：
阀体形式：锻造直通式；连接形式：BW焊接形式；材料：20#锻钢；工作温度：≤420℃；
压盖形式: 螺栓压紧式；填 料: 高温石墨编织填料；
阀内组件
阀芯形式：压力平衡串级式；流量特性 等百分比特性；套筒形式：分离式
材料：特种不锈钢表面硬化处理

执行机构参数：
形式：气动活塞执行机构或电动执行机构；环境温度： -30～70℃
作用形式：气-关式 或电—关式
附件：定位器，手轮机构，行程开关，电磁阀，阀位传送器等

阀门性能：
泄漏量：小于额定KV值的0.01%，符合ANSI B16.104—1976 IV级
回 差: 小于全行程的1（带定位器）
线 性: 小于全行程的+-1（带定位器）

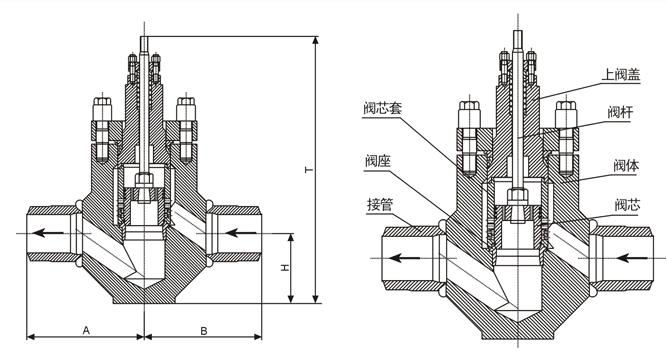

外形尺寸及结构图：



订货须知：
1.产品型号与名称；2.公称通径DN(mm)；3.公称压力；4.流量特性；5.阀体材质；6.额定流量系数；7.介质种类和温度范围；8.阀前后压力(压差)；9.电源电压和控制信；10.其它特殊要求；
