HAA普通角型气动调节阀

HAA普通角型气动调节阀

产品型号：HAA
口径(DN)：40~200(mm)
压力(PN)：1.6~6.4Mpa
产品价格：电议

产品详情

产品概述

技术参数和性能

HAA普通角型气动调节阀技术参数和性能
公称通径		40	50	65	80	100	125	150	200
阀体型式		角型单座铸造球型阀
公称通径		40、50、65、80、100、125、150、200mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
连接型式	法兰连接	FF、RF、RJ、LG
	法兰标准	JIS B2201、JB/T79、ANSI B16.5-1981、 GB/T9113、HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
上阀盖	常温型	-17～+230℃
	伸长I型	-45～-17℃、 +230～+566℃
	伸长Ⅱ型	-100～-45℃
	伸长Ⅲ型	-196～-100℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		等百分比特性(%)和线性特性(L)
阀芯材料		不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行器技术参数

HAA普通角型气动调节阀执行器技术参数
执行器型式	HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
膜片材料	丁腈橡胶夹尼龙布
弹簧范围	20~100、80~240KPa
供气压力	140~400KPa
气源接口	RC1/4"
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

HAA普通角型气动调节阀主要性能指标
泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
泄漏量	软阀座	小于阀额定容量的10-7，符合ANSIB16.104-1976Ⅵ级
回差	带定位器	小于全行程的1%
回差	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50：1

Cv值和行程

HAA普通角型气动调节阀高容量阀芯Cv值和行程
I、高容量阀芯（％、L)
公称通径	40	50	65	80	100	150	200
阀座直径	40	50	65	80	100	150	200
额定Cv值	30	50	85	125	200	420	700
额定行程	25		38			50	75

HAA普通角型气动调节阀高精度流量特性阀芯Cv值和行程
II、高精度流量特性阀芯（％、L)
公称通径	40			50			65			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	10	17	24	17	24	44	24	4 4	68	44	68	99	68	99	175	175	275	360	275	360	640
额定行程	25						38									50			75

流量特性

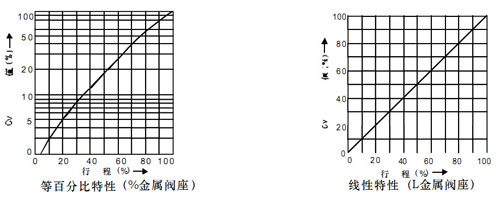

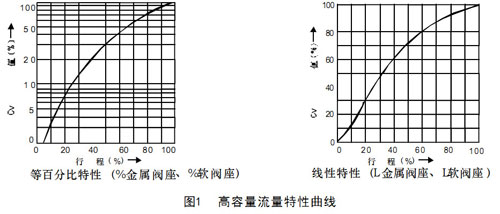

HAA普通角型气动调节阀图1高容量流量特性曲线

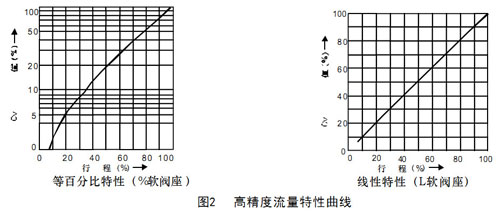

HAA普通角型气动调节阀图2-高精度流量特性曲线1

HAA普通角型气动调节阀图2-高精度流量特性曲线2_

声明：本文中所有文字、数据、图片均只适用于参考，HAA普通角型气动调节阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
