调节阀

HAV文丘里角型气动调节阀

产品型号：HAV
口径(DN)：25~150(mm)
压力(PN)：1.6~6.4Mpa
产品价格：电议

HAV文丘里角型气动调节阀阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92。

HAV文丘里角型气动调节阀技术参数和性能
公称通径		25
阀体型式		角型单座铸造球型阀
公称通径		25、40、50、65、80、100、125、150mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
连接型式	法兰连接	FF、RF、RJ、LG
	法兰标准	JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接标准	嵌接焊SW(25~50mm) 对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
上阀盖	常温型	-17～+230℃
	伸长I型	-45～-17℃、 +230～+566℃
	伸长Ⅱ型	-100～-45℃
	伸长Ⅲ型	-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		等百分比特性(%)和线性特性(L)
阀芯材料		不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

HAV文丘里角型气动调节阀执行器技术参数
执行器型式	HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
膜片材料	丁腈橡胶夹尼龙布
弹簧范围	20~100、80~240KPa
供气压力	140~400KPa
气源接口	RC1/4"
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

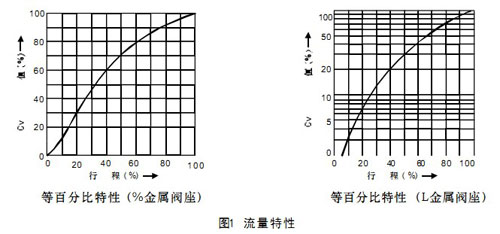

HAV文丘里角型调节阀流量特性

声明：本文中所有文字、数据、图片均只适用于参考，HAV文丘里角型气动调节阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
