产品概述
HLC小口径笼式气动单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生内蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
技术参数和性能
HLC小口径笼式气动单座调节阀技术参数和性能
|
公称通径 |
20 |
25 |
|
阀体型式 |
直通单座铸造球形阀 |
|
公称通径 |
20、25mm |
|
公称压力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；
PN1.6、4.0、6.4MPa |
|
连接型式 |
法兰连接 |
FF、RF、RJ、LG |
|
法兰标准 |
JISB2201-1984、ANSIB16.5-1981、JB79-59等 |
|
焊接标准 |
嵌接焊SW |
|
材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、
ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
|
|
上阀盖 |
常温型 |
-17～+230℃ |
|
伸长I型 |
-45～-17℃、 +230～+566℃ |
|
伸长Ⅱ型 |
-100～-45℃ |
|
伸长Ⅲ型 |
-196～-100℃ |
|
注：工作温度不准超过各种材料的允许范围 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
|
阀芯形式 |
单座套筒式柱塞型阀芯 |
|
流量特性 |
等百分比特性(%)和线性特性(L) |
|
套筒形式 |
分离式套筒 |
|
阀芯材料 |
不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
执行器技术参数
HLC小口径笼式气动单座调节阀执行器技术参数
|
执行器型式 |
HA多弹簧薄膜执行机构 |
|
膜片材料 |
丁腈橡胶夹尼龙布 |
|
弹簧范围 |
20~100、80~240KPa |
|
供气压力 |
140~400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30~+70℃ |
|
作用形式 |
气-关式或气-开式 |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要性能指标
HLC小口径笼式气动单座调节阀主要性能指标
|
泄漏量 |
金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|
回差 |
带定位器 |
小于全行程的1% |
|
不带定位器 |
小于全行程的3% |
|
基本误差 |
带定位器 |
小于全行程的±1% |
|
不带定位器 |
小于全行程的±5% |
|
— |
注：采用标准的V型聚四氟乙烯填料 |
|
可调范围 |
50：1（0.25≤Cv≤4.0）或30：1（Cv≤0.16） |
Cv值和行程
HLC小口径笼式气动单座调节阀Cv值和行程
|
额定Cv值 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
|
流量特性 |
金属阀座 |
等百分比(％) |
|
|
|
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
|
线(L) |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
|
额定行程 |
14.3 |
|
公称通径 |
20、25 |
注：符号〇表示阀的规格范围

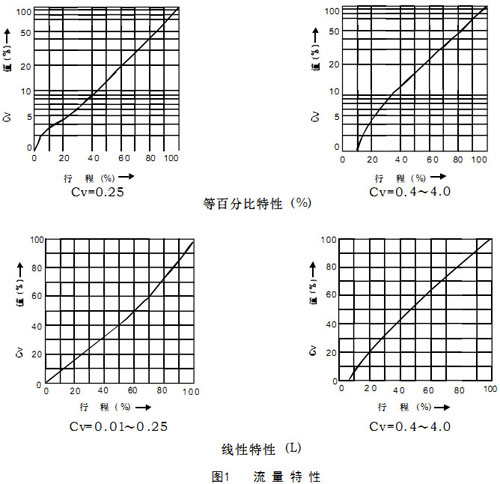

流量特性
声明：本文中所有文字、数据、图片均只适用于参考，HLC小口径笼式气动单座调节阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
