HTSW波纹管密封气动单座调节阀

产品型号：HTSW
口径(DN)：40~200(mm)
压力(PN)：1.6~6.4Mpa
产品价格：电议

产品详情

产品概述

HTSW波纹管密封气动单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高。符合IEC534-1-1976标准。上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。气动调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。

技术参数和性能

HTSW波纹管密封气动单座调节阀技术参数和性能
公称通径		40
阀体型式		直通单座铸造球形阀
公称通径		40、50、65、80、100、125、150、200mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
连接型式	法兰连接	RF、RJ
	法兰标准	JISB2201-1984、ANSIB16.5-1981、JB79-59等
	焊接标准	嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
上阀盖	常温型	-17～+230℃
	伸长I型	-45～-17℃、 +230～+566℃
	伸长Ⅱ型	-100～-45℃
	注：工作温度不准超过各种材料的允许范围
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式		单座柱塞型阀芯
流量特性	高容量流量特性	金属阀座：等百分比特性（%）和线性特性（L）软阀座：等百分比特性（%）和线性特性（L）
流量特性	高精度流量特性	金属阀座：等百分比特性（%）和线性特性（L）软阀座：等百分比特性（%）和线性特性（L）
阀芯材料		不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
波纹管材料		1Cr18Ni9Ti

执行器技术参数

HTSW波纹管密封气动单座调节阀执行器技术参数
执行器型式	HA多弹簧薄膜执行机构
膜片材料	丁腈橡胶夹尼龙布
弹簧范围	20~100、40～120、80~240KPa
供气压力	140~400KPa
气源接口	RC1/4"
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

HTSW波纹管密封气动单座调节阀主要性能指标
泄漏量	金属阀座	小于阀额定容量的0.5%，符合ANSIB16.104-1976Ⅱ级
泄漏量	软阀座	小于阀额定容量的10-7 ，符合ANSIB1 6.104-1976Ⅵ级
回差	带定位器	小于全行程的1%
回差	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50：1

Cv值和行程

HTSW波纹管密封气动单座调节阀Ⅰ、高容量阀芯（%、L）Cv值和行程
公称通径	40	50	65	80	100	150	200
阀座直径	40	50	65	80	100	150	200
额定Cv值	30	50	85	125	200	420	700
额定行程	25		38			50	75

HTSW波纹管密封气动单座调节阀Ⅱ、高精度流量特性阀芯（%、L）
公称通径	40			50			65			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
额定行程	25						38									50			75

流量特性

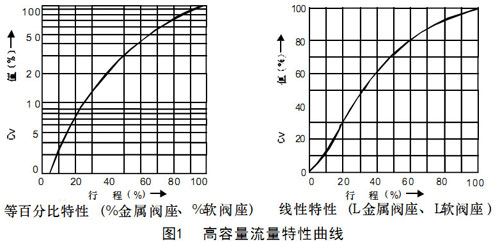

HTSW波纹管密封气动单座调节阀图1高容量流量特性曲线

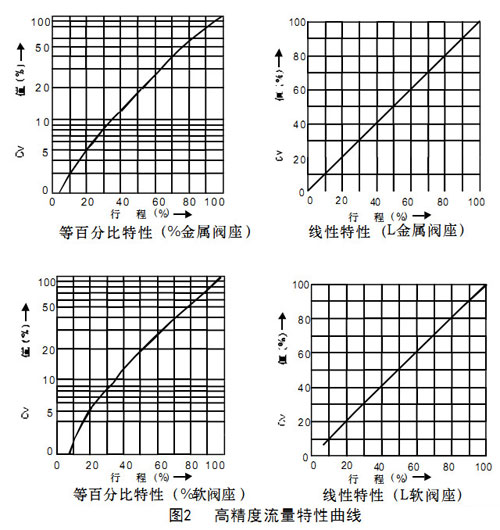

HTSW波纹管密封气动单座调节阀图2高精度流量特性曲线

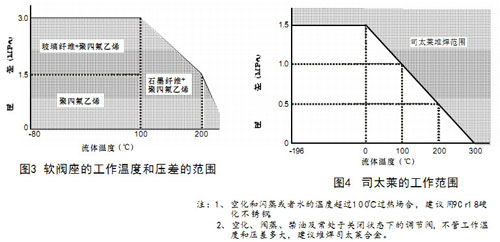

HTSW波纹管密封气动单座调节阀图3软阀座的工作温度和压差的范围
