产品概述：
V230Y01/02型自力式压力调节阀PN16～PN40由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
本产品有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。
主要零件材料
1.阀体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
2.阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
3.阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
4.阀杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
5.膜盖：A 3 、1Cr18Ni9Ti
6.填料：聚四氟乙烯、柔性石墨
7.膜片：丁腈橡胶、耐油橡胶、氟橡胶
产品性能参数：
V230Y01/02型自力式压力调节阀PN16～PN40性能参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
额定行程L（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|
公称压力PN（MPa） |
1.6、4.0 |
|
压力调节范围（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|
固有流量特质 |
快开 |
|
调节精度（%） |
±5 |
|
使用温度（ ℃ ） |
≤350 |
|
允许泄漏量 |
硬密封(1/h) |
单座：≤10 -4 ×阀额定容量（Ⅳ级）、双座和套筒：≤5×10 -3 阀额定容量（Ⅱ级） |
|
软密封(m1/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
6.75 |
11.10 |
16.0 |
|
减压比 |
大 |
10 |
|
小 |
1.25 |

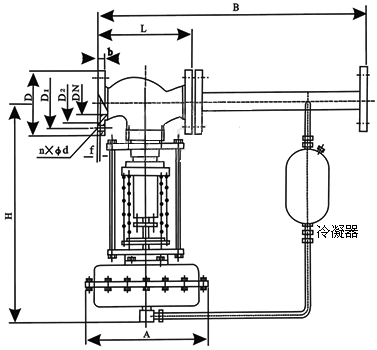

产品结构图：
调节阀安装注意事项：
调节阀安装前的检验；在阀门操作的各个过程中，即安装、试验、操作和维修过程中的人 员和设备的；在控制回路中作为终控制元件的调节阀性能；若需手动操作时， 要满足系 统有效手动操作的安装要求；维修调节阀的可接近性；维修、操作和安装费用；由于机械或环 境的需要，迫使阀门采取保护措施。
安装前的检验：
调节阀运到场地时，应立即进行检查，以确定是否符合规定，特别是安装尺寸、材质、附 件等。在此阶段，凡是在装运和装卸过程中造成的任何明显机械损伤，应及时处理，为保证调 节阀在开车时能正常动作，使系统运行，还应检查如下项目：
(1)外观检查 (2)始终点偏差
(3)全行程偏差 (4)基本误差
(5)正反行程偏差 (6)泄漏量
(7)所有辅助设备如限位开关、阀门定位器等操作检验。
