ZAJQ电动切断二通球阀
ZAJQ电动切断二通球阀
产品型号：ZAJQ
口径(DN)：15～300(mm)
压力(PN)：1.6～6.4Mpa
产品价格： 电议
在线咨询
  • 产品详情

    产品概述

    ZAJQ电动切断二通球阀是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用。密封形式有软密封与硬密封两种，分别在-40℃～180℃ 与-60℃～450℃工况下使用。"O"型切断球阀采用活塞式气动执行机构或者电动执行 机构，"O"型切断球阀的球形表面采用特殊工艺进行硬化处理，使其表面平滑耐磨，阀座及密封材料采用耐高温、耐磨损的碳纤维材料制成，产品结构精巧合理。该系列产品转动效率高、推力大、密封性好，额定流量 系数大、零件互换性好等特点。本系列产品被广泛应用于石 油、化工、制药、冶金、轻纺、造纸、污水处理等部门 的气体、液体输送管道中介质的切断或开启，满足工况要求。

    主要技术参数

    ZAJQ电动切断二通球阀主要技术参数
    本体部分
    阀体形式 直通铸造阀
    阀体材质 ZG230-450  ZG1Cr18Ni9Ti
    公称通径 DN15-DN300
    公称压力 PN1.6  2.5  4.0  6.4MPa
    ANSI  150  300LB JIS  10K  20K  30K
    连接形式 法兰 FF RF RTJ 等
    结构长度 符合IEC534
    阀盖形式 一体式
    填料 聚四氟乙烯 柔性石墨等
    密封垫 金属夹石墨密封垫 四氟乙烯垫等
    阀内部件
    阀芯型式 球型
    流量特性 线性
    内件材质 标准材质组合及使用温度、压力请参阅附表
    执行机构
    电动 角行程电动执行结构


    主要零件材料及内部结构

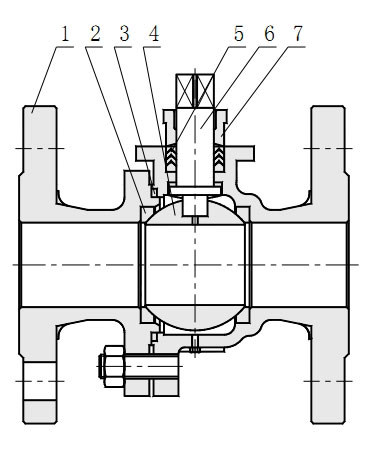

    ZAJQ电动切断二通球阀主要零件材料及内部结构

    ZAJQ电动切断二通球阀主要零件材料及内部结构
    本体材质为碳钢
    1 阀体 WCB LCB WC9
    2 密封圈 PTFE/PPL
    3 垫片 PTFE/金属石墨缠绕垫片
    4 球 根据实际工况而定
    5 填料 PTFE/石墨
    6 阀杆 2Cr13 2Cr13 2Cr13
    7 填料压盖 WCB LCB WC9
    本体材质为不锈钢
    1 阀体 CF8 CF8M CF3M
    2 密封圈 PTFE/PPL
    3 垫片 PTFE/金属石墨缠绕垫片
    4 球 根据实际工况而定
    5 填料 PTFE/石墨
    6 阀杆 304 316 316L
    7 填料压盖 CF8 CF8M CF3M
    注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

    规格与技术参数

    ZAJQ电动切断二通球阀规格与技术参
    公称通径
    DN（mm）    		 15 20 25 32 40 50 65 80 100 125 150 200 300
    额定流量系数
    KV    		 20 38 72 110 170 270 380 510 940 1400 2200 3500 8500
    公称压力 1.6、4.0、 6.4
    阀芯转角(°) 0°±4°～90°±4°
    适用工作温度 软密封-40～180 硬密封-60～450
    允许压差(MPa) 等于公称压力
    允许泄露量等级 软密封Ⅵ级 硬密封Ⅳ级
    防护等级 相当于 IP65.5 级防尘防水型
    电动执行器额
    定电流(A)    		 0.25～0.85
    电动执行器输
    出力矩(Kgf.m)    		 2～60
    电动执行器使
    用环境(℃)    		 -30℃～60℃
    电动执行器输
    入信号    		 4～20mADC 或 1～5VDC 220VDC


    配用电动执行机构的相关参数

    ZAJQ电动切断二通球阀配用电动执行机构的相关参数
    机 型
    性能    		 DCL-02 DCL-05 DCL-10 DCL-20 DCL-40 DCL-60
    输出力矩 2Kgf.m 5Kgf.m 10Kgf.m 20Kgf.m 40Kgf.m 60Kgf.m
    动作时间 4S 15S 15S/30S/60S 15S/30S/60S 30S/60S 45S
    回转角度 0～360℃ 0～360℃ 0～360℃ 0～90℃ 0～90℃ 0～90℃
    电机功率 15W 15W 25W 40W 90W 100W
    额定电流 0.25A 0.25A 0.35A 0.37A 0.69A 0.85A
    整机重量 2.5Kg 2.5Kg 3.0Kg 8.0Kg 8.5Kg 9.0Kg
    电 源 AC  220V±10% 50HZ/60HZ
    绝缘电阻 100M/500VDC
    防护等级 1500VAC 1 分钟
    耐压等级 相当于 IP68
    安装方位 360°任意角度安装
    电气接口 G1/2 防水电缆接头,电源线、信号线个一个
    环境温度 -30℃～+60℃
    控制电路选项 A 型：极限位置开关（标准型） B 型：带中间位置开关 C 型：点电位器
    D 型：带电位器和中间位置开关 E 型：带控制模块（调节型） F 型：带 R/I 变换
    任选功能 ●过力矩保护器 ●除温加热器 ●不锈钢支架、联轴器


    特殊要求

    1、特殊检验；
    2、完全去油、去水处理；
    3、禁铜处理；
    4、特殊接口，配管；
    5、真空条件下使用；
    6、指定图层颜料；
    7、特殊介质（氧气、氢气、氯气）；
    8、使用不锈钢连接件；

    电动球阀外形尺寸

    ZAJQ电动切断二通球阀外形尺寸单位（mm)
    公称通径
    DN(mm)    		 L D(φ) D1φ) D2φ) b H n-(φ)d A
    15 130 95 65 46 14 275 4-φ14 157
    20 140 105 75 56 16 280 4-φ14 157
    25 150 115 85 65 16 287 4-φ14 157
    32 164 140 100 76 18 384 4-φ18 208
    40 180 150 110 84 18 312 4-φ18 208
    50 200 165 125 99 20 325 4-φ18 208
    65 220 185 145 118 20 335 4-φ18 256
    80 250 200 160 132 20 365 8-φ18 256
    100 280 220 180 156 22 400 8-φ18 256
    125 320 250 210 184 22 420 8-φ18 256
    150 360 285 240 211 24 440 8-φ22 256
    200 400 340 295 266 24 470 12-φ22 256
    250 630 405 355 319 26 545 12-φ26 380
    300 750 460 410 370 28 580 12-φ26 380
    注:表中所有数据均以 PN16 为依据。

    产品外形结构尺寸图

    ZAJQ电动切断二通球阀外形尺寸单位（mm)


    声明：本文中所有文字、数据、图片均只适用于参考，ZAJQ电动切断二通球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
