产品概述
ZDSJ电动角型调节阀采用顶部导向结构，配用多弹簧气动执行机构或电子式电动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液 体等介质，使工艺参数如压力、流量、温度、液位保持在给定值。 特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。 本系列产品有常温型、调节切断型、波纹管密封型、高温 型、夹套保温型等多种系列。产品公称压力等级有 PN10、16、 25、64、100；阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ级。适用流体温度由-200℃-+560℃范围内多种档次，流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖，功能完善、品种齐全。
主要技术参数
ZDSJ电动角型调节阀主要技术参数
|
本体部分 |
|
阀体形式 |
角型铸造阀 |
|
阀体材质 |
ZG230-450 ZG1Cr18Ni9 |
|
公称通径 |
DN20-DN300 |
|
公称压力 |
PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB JIS 10K 20K 30K 40K |
|
连接形式 |
法兰：FF RF RTJ 等 焊接：SW BW |
|
结构长度 |
符合 IEC534 |
|
阀盖型式 |
常温型 高温型 波纹管密封型 低温型 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封垫 |
金属夹石墨密封垫 四氟乙烯垫等 |
|
阀内部件 |
|
阀芯型式 |
单座柱塞型 |
|
流量特性 |
线性 等百分比 |
|
内件材质 |
1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE |
|
执行机构 |
|
电动 |
PSL系列 3810L系列 |
主要零件材料及内部结构
ZDSJ电动角型调节阀主要零件材料及内部结构
|
本体材质为碳钢 |
|
1 |
阀体 |
WCB |
LCB |
WC9 |
|
2 |
阀座 |
304 |
304 |
304 |
|
3 |
阀芯 |
304 |
304 |
304 |
|
4 |
导向套 |
304 |
304 |
304 |
|
5 |
阀盖 |
WCB |
LCB |
WC9 |
|
6 |
阀杆 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
弹簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
|
本体材质为不锈钢 |
|
1 |
阀体 |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
316 |
316L |
|
4 |
导向套 |
304 |
316 |
316L |
|
5 |
阀盖 |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
弹簧 |
65Mn |
|
9 |
螺母 |
304 |
316 |
316L |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。
阀盖型式
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
流量特性
ZDSJ电动角型调节阀固有流量特性对行程下的相对流量数值 单位：(%)
行程
流量特性 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
线性 |
2 |
11.8 |
21.7 |
32.1 |
42 |
51.2 |
61.2 |
71.1 |
80.4 |
90.5 |
100 |
|
等百分比 |
2 |
3.1 |
4.5 |
6.5 |
9.6 |
14.2 |
19.8 |
29.9 |
45.6 |
68.2 |
100 |
电动角式调节阀规格与技术参数
ZDSJ电动角型调节阀规格与技术参数
|
公称通径 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数 Kv |
6.5 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
|
行程 mm |
10 |
16 |
25 |
40 |
60 |
100 |
100 |
|
允许压差ΔMPa |
6.1 |
3.8 |
2.3 |
1.4 |
1 |
2.3 |
1.6 |
1 |
0.8 |
0.6 |
0.4 |
|
|
|
基本误差 |
±2.5 |
|
回差 % |
2.5 |
|
死区 % |
1 |
|
始终点偏差 % |
±2.5 |
|
额定行程偏差 % |
2.5 |
|
允许泄漏量 Q |
Kv 值的 0.1% |
|
可调范围 |
30:01:00 |
配用执
行机构 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
SA-08 |
381LSA-30 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 |
|
适用温度 |
常温-20℃～+200℃ 铸钢 ZG25 铸不锈钢 ZG1Cr18Ni9Ti |
|
中温-40℃～+450℃ 铸钢 ZG25 铸不锈钢 ZG1Cr18Ni9Ti |
|
常温-20℃～+200℃ 铸钢 ZG25 铸不锈钢 ZG1Cr18Ni9Ti |
|
中温-40℃～+450℃ 铸钢 ZG25 铸不锈钢 ZG1Cr18Ni9Ti |
允许压差表
ZDSJ电动角型调节阀电子式执行机构（3810L 系列）单位（MPa）
执行机构
型号 |
输出推力
（KN） |
阀座直径 dn（mm） |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
3810LSA-08 |
0.8 |
2.38 |
1.52 |
0.93 |
0.59 |
0.38 |
|
|
|
|
|
|
|
1.91 |
1.22 |
0.74 |
0.47 |
0.3 |
|
|
|
|
|
|
|
3810LSA-20 |
2 |
4.77 |
3.05 |
1.86 |
1.19 |
0.76 |
0.45 |
|
|
|
|
|
|
3.82 |
2.44 |
1.49 |
0.95 |
0.61 |
0.36 |
|
|
|
|
|
|
3810LSB-30 |
3 |
|
|
2.79 |
1.79 |
1.14 |
0.67 |
1.21 |
0.28 |
0.18 |
0.12 |
0.03 |
|
|
|
2.23 |
1.43 |
0.91 |
0.54 |
0.96 |
0.22 |
0.14 |
0.1 |
0.02 |
|
3810LSB-50 |
5 |
|
|
4.66 |
2.98 |
1.91 |
1.13 |
1.51 |
0.47 |
0.3 |
0.21 |
0.08 |
|
|
|
3.73 |
2.38 |
1.52 |
0.9 |
1.2 |
0.38 |
0.24 |
0.16 |
0.06 |
|
3810LSC-65 |
6.5 |
|
|
|
|
|
1.35 |
2.34 |
0.57 |
0.36 |
0.25 |
0.11 |
|
|
|
|
|
|
1.08 |
1.87 |
0.45 |
0.29 |
0.2 |
0.08 |
|
3810LSC-99 |
10 |
|
|
|
|
|
2.26 |
2.92 |
0.95 |
0.61 |
0.42 |
0.2 |
|
|
|
|
|
|
1.8 |
2.33 |
0.76 |
0.48 |
0.33 |
0.15 |
|
3810LSC-160 |
16 |
|
|
|
|
|
|
|
|
0.97 |
0.67 |
0.35 |
|
|
|
|
|
|
|
|
|
0.78 |
0.54 |
0.27 |
允许压差表的附注说明
● 填料材质为 PTFE；
● 介质的流向与阀芯关闭的方向相反；
● 金属密封型泄露等级为Ⅳ级；
● 数值受公称压力、温度表限制；
● 波纹管密封型 P2≠0 时需重新核对；
特殊要求
● 特殊检验；
● 完全去油、去水处理；
● 禁铜处理；
● 特殊接口、配管；
● 真空条件下使用；
● 指定涂层颜色；
● 特殊介质（氧气、氢气、氯气）；
配电动执行机构外形尺寸（常温型、高温型）
ZDSJ电动角型调节阀外形尺寸（常温型、高温型）单位（mm）
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
95 |
100 |
|
PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
95 |
100 |
|
PN64、100 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
115 |
115 |
|
H |
PN16/25 |
349 |
350 |
358 |
378 |
393 |
494 |
503 |
521 |
634 |
696 |
715 |
840 |
915 |
|
PN40 |
349 |
350 |
358 |
378 |
393 |
494 |
503 |
521 |
634 |
696 |
715 |
840 |
915 |
|
PN64/100 |
355 |
358 |
365 |
384 |
400 |
502 |
512 |
530 |
641 |
705 |
724 |
860 |
934 |
|
H1 |
PN16/25 |
444 |
445 |
458 |
478 |
492 |
594 |
628 |
646 |
759 |
846 |
915 |
974 |
1025 |
|
PN40 |
444 |
445 |
458 |
478 |
492 |
594 |
628 |
646 |
759 |
846 |
915 |
974 |
1025 |
|
PN64/100 |
450 |
450 |
465 |
485 |
500 |
602 |
635 |
655 |
768 |
855 |
935 |
988 |
1050 |
|
R |
201 |
202 |
204 |
208、210 |
210、316 |
320 |
|
压力等级 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。

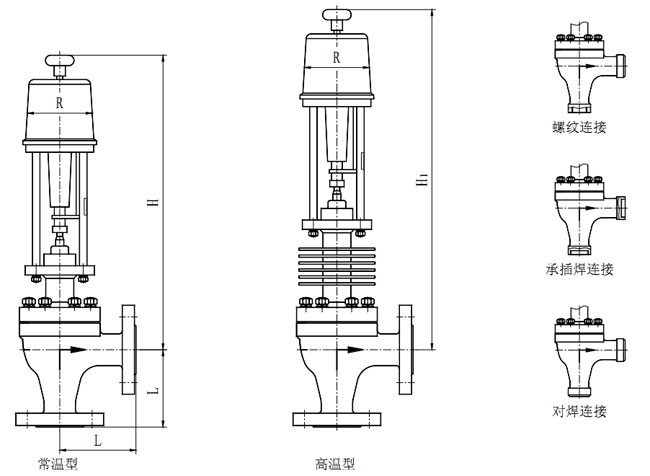

产品外形结构尺寸图
