ZJHQ、ZJHX型PN16～PN64气动薄膜三通调节阀

产品型号：ZJHQ、ZJHX
口径(DN)：25～300(mm)
压力(PN)：1.6～6.4Mpa
产品价格：电议

产品详情

产品概述：
ZJHQ、ZJHX型PN16～PN64气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃到+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

主要零件材料及使用温度范围:

ZJHQ、ZJHX型PN16～PN64气动薄膜三通调节阀零件材料及使用温度范围
零件名称	材料	温度范围
阀体上下阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
阀芯、阀座、阀杆	1Cr18Ni9	-250～550℃
密封垫	橡胶石棉板	－
密封垫	不锈钢缠绕垫	－
填料	聚四氟乙烯	－
上下膜盖	A3钢板	－
膜片	35CrMoA	－
膜片	35、A3	－
支架、顶盘	HT200	－
压缩弹簧	60Si2Mn	－
波纺薄膜	5806胶夹480D尼龙66网眼布

技术参数和性能指标：

ZJHQ、ZJHX型PN16～PN64气动薄膜三通调节阀技术参数
阀座直径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流	25	32	40	50	65	85	125	210	340	535	800	1260
公称压力MPa		1.6 4.0 6.4
行　程mm		16		25		40			60			100
流量特性		直线
介质温度℃		-20～200、-40～+250(常温型)、-40～315（中温型）
法兰尺寸		铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
法兰型式		法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
阀体材质		HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质		1Cr18Ni9
上阀盖型式		普通式（常温型），热片式（中温型）
可调比		30:1
气源接头		M16×1.5

ZJHQ、ZJHX气动薄膜三通调节阀执行机构主要技术参数
型　号	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm2	400	630	1000	1600
行　程mm	16.25	40	60	1000
弹簧范围KPa	20～100；40～200、20～60、60～100、80～240

ZJHQ、ZJHX气动薄膜三通调节阀性能指标
项目			不带定位器	带定位器
基本误差％			±6	±1.5
回差％			5	1.5
死区％			4	0.6
始终点偏差％	气关	始点	±2.5	±1.5
		终点	±6.0
	气开	始点	±6.0
		终点	±2.5
额定行程偏差％			±2.5
允许泄漏量L/h			10-3×阀额定容量

注：一般均应带定位器

ZJHQ、ZJHX气动薄膜三通调节阀允许压差
供气压力	弹簧压力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

可配附件：定位器手轮机构空气过滤减压器等。

产品外形尺寸及结构尺寸：

ZJHQ、ZJHX型PN16～PN64气动薄膜三通调节阀外形尺寸(mm)
公通径(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	635	720
	PN4.0MPa	190	210	230	255	285	310	355	425	460	560	660	740
	PN6.4MPa	200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa	140	150	160	180	200	220	220	256	278	322	540	612
	PN4.0MPa	150	160	170	190	220	232	256	295	313	372	540	612
	PN6.4MPa	160	170	180	200	220	242	266	300	318	382	540	612
H(mm)	普通型	435	441	465	480	584	585	575	762	772	792	1203	1234
H(mm)	散热片型	565	571	595	610	631	748	738	961	971	989	1525	1554
D(mm)		285				360			470
重量(KG)		72	75	81	88	135	158	190	262	322	450	550	600

注：公称通径小于80的分流阀采用同口径的合流阀代替

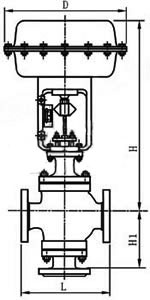

产品外形结构及尺寸图：
ZJHQ气动薄膜三通合流调节阀外形尺寸图 ZJHX气动薄膜三通分流调节阀外形尺寸图
ZJHQ气动薄膜三通调节阀(合流) ZJHX气动薄膜三通调节阀(分流)

订货须知:
订货请提供以下参数
1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力、弹簧范围；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；
