产品概述
ZJSF(H)气动薄膜三通分（合）流调节阀采用双阀芯上下导 向结构，配用气动执行机构或者电动执行机构机构，阀体为三 通结构，即一进两出（分流型），两进一出（合流型），从而达 到流体混合升温或降温，或流体不等量分流，满足不同工矿的 使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损 失小、阀容量大、流量特性精确和维修方便等优点。可用于各 种不同的工作条件，特别适用于石油工业热交换器的温度控制 系统和其他的各行业的自动化控制系统。 本系列产品有常温型、高温型、低温型、调节切断型、波 纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0 6.4； 阀体口径范围 DN20-DN300；适用流体温度-150℃-+560℃范围 内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有 直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计，可采用不同组合、配用 各种附件。
主要技术参数
ZJSF(H)气动薄膜三通分（合）流调节阀主要技术参数
|
本体部分 |
|
阀体形式 |
三通铸造球型阀 |
|
阀体材质 |
ZG230-450 ZG1Cr18Ni9 |
|
公称通径 |
DN20-DN300 |
|
公称压力 |
PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB JIS 10K 20K 30K 40K |
|
连接形式 |
法兰：FF RF RTJ 等 焊接：SW BW |
|
结构长度 |
符合 IEC534 |
|
阀盖型式 |
常温型 高温型 波纹管密封型 低温型 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封垫 |
金属夹石墨密封垫 四氟乙烯垫等 |
|
阀内部件 |
|
阀芯型式 |
双阀芯上下导向型 |
|
流量特性 |
线性 等百分比 |
|
内件材质 |
1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE |
|
执行机构 |
|
电动 |
PSL系列 3810L系列 |
主要零件材料及内部结构
ZJSF(H)气动薄膜三通分（合）流调节阀主要零件材料及内部结构
|
本体材质为碳钢 |
|
1 |
阀体 |
WCB |
LCB |
WC9 |
|
2 |
阀座 |
304 |
304 |
304 |
|
3 |
阀芯 |
304 |
304 |
304 |
|
4 |
导向套 |
304 |
304 |
304 |
|
5 |
阀盖 |
WCB |
LCB |
WC9 |
|
6 |
阀杆 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
弹簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
|
本体材质为不锈钢 |
|
1 |
阀体 |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
316 |
316L |
|
4 |
导向套 |
304 |
316 |
316L |
|
5 |
阀盖 |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
弹簧 |
65Mn |
|
9 |
螺母 |
304 |
316 |
316L |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。
阀盖型式
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
气动三通调节阀规格与技术参数
ZJSF(H)气动薄膜三通分（合）流调节阀规格与技术参数
|
公称通径 DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量
系数 KV |
合流 |
6.3 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|
分流 |
|
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
|
额定行程 L（mm） |
16 |
25 |
40 |
60 |
|
膜片有效面积 Ae（cm2） |
280 |
400 |
600 |
1000 |
|
公称压力 PN（MPa） |
1.6 2.5 4.0 6.4 10.0 |
|
固有流量特性 |
直线 等百分比 |
|
固有可调比 R |
30:01:00 |
|
信号范围 Pr（Kpa） |
20-100、40-200、60-100、80-240 |
|
气源压力 Ps（Mpa） |
0.14、0.25、0.28、0.40 |
|
允许压差△P（MPa） |
0.93 |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
气动调节阀主要性能指标
ZJSF(H)气动薄膜三通分（合）流调节阀主要性能指标
|
序号 |
项 目 |
性能指标 |
|
不带定位器 |
带定位器 |
|
1 |
基本误差＜（%） |
±5 |
±1 |
|
2 |
回差＜（%） |
3 |
1 |
|
3 |
死区＜（%） |
3 |
0.4 |
|
4 |
始终点偏差
＜（%） |
始点（%） |
±5 |
|
|
终点（%） |
±2.5 |
±1 |
|
5 |
额定行程偏差（%） |
2.5 |
|
6 |
允许泄露量（1/h） |
10-3×阀额定容量 |
|
7 |
额定流量系数偏差（%） |
±10 |
|
8 |
固有流量特性 |
符合 IEC534-1 和 GB/T13927-2000 中归动的斜率偏差要求 |
流量特性
ZJSF(H)气动薄膜三通分（合）流调节阀固有流量特性对行程下的相对流量数值 单位：(%)
行程
流量特性 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
线性 |
2 |
11.8 |
21.6 |
31.4 |
41.2 |
51 |
61 |
40.5 |
80.6 |
90.7 |
100 |
|
等百分比 |
2 |
3 |
4.42 |
6.3 |
9.5 |
14.2 |
21.1 |
30.8 |
45.7 |
67.8 |
100 |
允许压差表的附注说明
● 填料材质为 PTFE；
● 介质的流向与阀芯关闭的方向相反；
● 金属密封型泄露等级为Ⅳ级；
● 数值受公称压力、温度表限制；
● 波纹管密封型 P2≠0 时需重新核对；
特殊要求
● 特殊检验；
● 完全去油、去水处理；
● 禁铜处理；
● 特殊接口、配管；
● 真空条件下使用；
● 指定涂层颜色；
● 特殊介质（氧气、氢气、氯气）；
配气动执行机构外形尺寸（常温型、高温型）
ZJSF(H)气动薄膜三通分（合）流调节阀外形尺寸（常温型、高温型）单位（mm）
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
结构长度
（L） |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
|
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
|
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
|
H1 |
155 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
H3 |
235 |
235 |
247 |
256 |
268 |
364 |
384 |
394 |
465 |
470 |
540 |
|
H4 |
365 |
365 |
425 |
420 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
|
H5 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
|
H6 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
|
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
|
压力等级 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
|
执行机构 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。

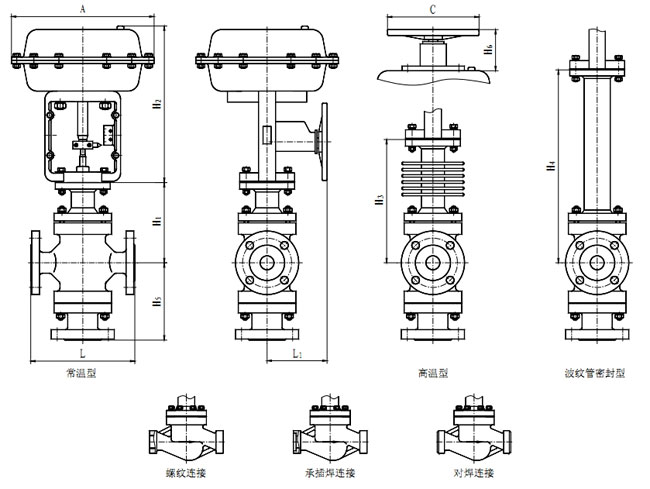

产品外形结构尺寸图
