调节阀

ZJSJ气动薄膜角型调节阀
ZJSJ气动薄膜角型调节阀
产品型号：ZJSJ
口径(DN)：20～300(mm)
压力(PN)：1.6～10.0Mpa
产品价格： 电议
在线咨询
  • 产品详情

    产品概述

    ZJSJ气动薄膜角型调节阀采用顶部导向结构，配用多弹簧气动执行机构或电子式电动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液 体等介质，使工艺参数如压力、流量、温度、液位保持在给定值。 特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。 本系列产品有常温型、调节切断型、波纹管密封型、高温 型、夹套保温型等多种系列。产品公称压力等级有 PN10、16、 25、64、100；阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ级。适用流体温度由-200℃-+560℃范围内多种档次，流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖，功能完善、品种齐全。

    主要技术参数

    ZJSJ气动薄膜角型调节阀主要技术参数
    本体部分
    阀体形式 角型铸造阀
    阀体材质 ZG230-450  ZG1Cr18Ni9
    公称通径 DN20-DN300
    公称压力 PN1.6  2.5  4.0  6.4  10.0MPa
    ANSI  150  300  600LB JIS  10K  20K  30K  40K
    连接形式 法兰：FF RF RTJ 等 焊接：SW  BW
    结构长度 符合 IEC534
    阀盖型式 常温型 高温型 波纹管密封型 低温型
    填料 聚四氟乙烯 柔性石墨等
    密封垫 金属夹石墨密封垫 四氟乙烯垫等
    阀内部件
    阀芯型式 单座柱塞型
    流量特性 线性 等百分比
    内件材质 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
    执行机构
    气动 多弹簧式执行机构 单弹簧式执行机构
    作用方式 气-开式 气-关式

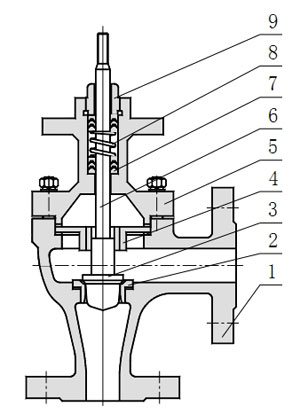

    主要零件材料及内部结构

    ZJSJ气动薄膜角型调节阀主要零件材料及内部结构

    ZJSJ气动薄膜角型调节阀主要零件材料及内部结构
    本体材质为碳钢
    1 阀体 WCB LCB WC9
    2 阀座 304 304 304
    3 阀芯 304 304 304
    4 导向套 304 304 304
    5 阀盖 WCB LCB WC9
    6 阀杆 304 304 304
    7 填料 PTFE/柔性石墨
    8 弹簧 65Mn
    9 螺母 304 304 304
    本体材质为不锈钢
    1 阀体 CF8 CF8M CF3M
    2 阀座 304 316 316L
    3 阀芯 304 316 316L
    4 导向套 304 316 316L
    5 阀盖 CF8 CF8M CF3M
    6 阀杆 304 316 316L
    7 填料 PTFE/柔性石墨
    8 弹簧 65Mn
    9 螺母 304 316 316L

    注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。



    阀盖型式

    ZJSJ气动薄膜角型调节阀阀盖型式

    注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

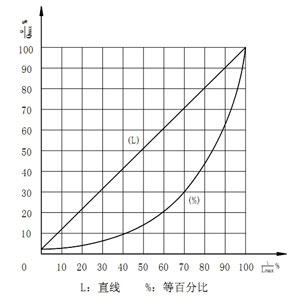

    流量特性

    ZJSJ气动薄膜角型调节阀固有流量特性对行程下的相对流量数值 单位：(%)

    ZJSJ气动薄膜角型调节阀固有流量特性对行程下的相对流量数值 单位：(%)
    行程
    流量特性    		 0 10 20 30 40 50 60 70 80 90 100
    线性 2 11.8 21.7 32.1 42 51.2 61.2 71.1 80.4 90.5 100
    等百分比 2 3.1 4.5 6.5 9.6 14.2 19.8 29.9 45.6 68.2 100

    气动角式调节阀规格与技术参数

    ZJSJ气动薄膜角型调节阀规格与技术参数
    公称通径 DN（mm） 20 25 32 40 50 65 80 100 125 150 200
    额定流量 系数 KV 直线 6.9.6 11 17.6 27.5 44 69 100 176 275 440 690
    等百分比 6.3 10 16 25 40 63 100 160 250 400 630
    执行机构 型号 正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
    反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
    额定行程 L（mm） 16 25 40 60
    膜片有效面积 Ae（cm2） 280 400 600 1000
    公称压力 PN（MPa） 1.6  2.5  4.0  6.4  10.0
    固有流量特性 直线 等百分比
    固有可调比 R 50:01:00
    信号范围 Pr（KPa） 20-60、20-100、40-200、60-100、80-240
    气源压力 Ps（MPa） 0.14、0.25、0.28、0.40
    允许泄露量 Ⅵ级
    工作温度 常温型 -20—200、-40—250、-60—250
    散热型 -40—450、-60—450
    高温型 450—560
    低温型 -60— -100、-100— -200、-200— -250

    允许压差

    ZJSJ气动薄膜角型调节阀多弹簧气动执行机构允许压差单位（MPa）
    执行机构
    型号    		 弹簧范围
    （KPa）    		 气源压力
    （MPa）    		 阀座直径 dn（mm）
    20 25 32 40 50 65 80 100 125 150 200
    ZHB-22 20—100 0.14 1.17 0.75
    40—200 0.25 2.73 1.75
    80—240 0.28 5.85 3.75
    ZHB-23 20—100 0.14 1.64 1.05 0.63 0.4 0.26
    40—200 0.25 3.82 2.45 1.49 0.96 0.61
    80—240 0.28 8.19 5.24 3.19 2.05 1.31
    ZHB-34 20—100 0.14     1.02 0.66 0.42 0.24 0.16 0.1
    40—200 0.25     2.38 1.53 0.98 0.58 0.38 0.24
    80—240 0.28     5.12 3.28 2.1 1.24 0.82 0.52
    ZHB-45 20—100 0.14           0.4 0.26 0.17 0.11 0.07 0.02
    40—200 0.25           0.93 0.61 0.39 0.25 0.17 0.07
    80—240 0.28           1.98 1.32 0.84 0.54 0.37 0.16

    允许压差表的附注说明

    ● 填料材质为 PTFE；
    ● 介质的流向与阀芯关闭的方向相反；
    ● 金属密封型泄露等级为Ⅳ级；
    ● 数值受公称压力、温度表限制；
    ● 波纹管密封型 P2≠0 时需重新核对；

    特殊要求

    ● 特殊检验；
    ● 完全去油、去水处理；
    ● 禁铜处理；
    ● 特殊接口、配管；
    ● 真空条件下使用；
    ● 指定涂层颜色；
    ● 特殊介质（氧气、氢气、氯气）；

    气动执行机构外形尺寸及重量（常温型、高温型）

    ZJSJ气动薄膜角型调节阀气动执行机构外形尺寸及重量（常温型、高温型）单位（mm）
    公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200
    L PN16/25 95 100 105 115 125 145 155 175 200 225 275
    PN40 95 100 105 115 125 145 155 175 200 225 275
    PN64、100 115 115 130 130 150 170 190 215 250 275 325
    H 349 350 358 378 393 494 503 521 634 696 715
    H1 444 445 458 478 492 594 628 646 759 846 915
    H2 419 423 445 478 490 582 624 620 759 840 905
    H3 180 180 180 180 180 236 236 236 310 310 310
    A 282 282 282 282 282 360 360 360 470 470 470
    C 220 220 220 220 220 270 270 270 320 320 320
    L1 289 289 289 289 289 347 347 347 476 476 476
    压力等级 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
    执行机构 ZHB-22 ZHB-23 ZHB-34 ZHB-45

    注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。

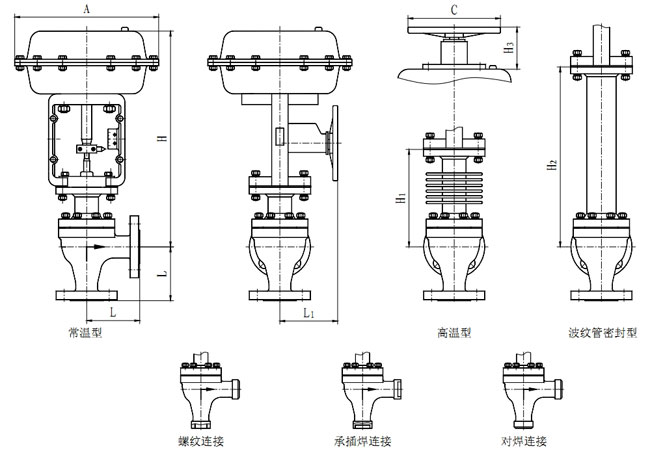

    产品外形结构尺寸图

    ZJSJ气动薄膜角型调节阀气动执行机构外形尺寸及重量（常温型、高温型）单位（mm）


    注：本公司是上海调节阀厂家，的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年经验,欢迎您来电洽谈业务！


    声明：本文中所有文字、数据、图片均只适用于参考，ZJSJ气动薄膜角型调节阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
