调节阀

ZJSL气动薄膜笼式单座调节阀
ZJSL气动薄膜笼式单座调节阀
产品型号：ZJSL
口径(DN)：20～300(mm)
压力(PN)：1.6～10.0Mpa
产品价格： 电议
在线咨询
  • 产品详情

    产品概述

    ZJSL气动薄膜笼式单座调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者电动执行机构，流道呈S流线型，选用进口密封环。整体具 有工作平稳、允许压差大、流量特性精确噪音低等特点。特 别适用于泄漏量要求严格、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0 6.4、10.0；阀体口径范围 DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级分为Ⅳ级、Ⅴ级、Ⅵ级； 流量特性有直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

    主要技术参数

    ZJSL气动薄膜笼式单座调节阀主要技术参数
    阀体部分
    阀体形式 直通铸造球型阀
    阀体材质 ZG230-450  ZG1Cr18Ni9
    公称通径 DN20-DN300
    公称压力 PN1.6  2.5  4.0  6.4  10.0MPa
    ANSI  150  300  600LB
    JIS  10K  20K  30K  40K
    连接形式 法兰：FF  RF  RTJ等  螺纹：适用于 1”以下  焊接：SW  BW
    结构长度 符合 IEC534
    阀盖型式 常温型  高温型  波纹管密封型  低温型
    填料 聚四氟乙烯  柔性石墨等
    密封垫 金属夹石墨密封垫  四氟乙烯垫等 阀内部件
    阀芯型式 单座柱塞型
    流量特性 线性  等百分比
    内件材质 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
    执行机构
    气动 多弹簧式执行机构  单弹簧式执行机构
    作用方式 气开式  气关式
    电动 3810L系列


    主要零件材料及内部结构

    ZJSL气动薄膜笼式单座调节阀主要零件材料及内部结构

    ZJSL气动薄膜笼式单座调节阀主要零件材料及内部结构
    本体材质为碳钢
    1 阀体 WCB LCB WC9
    2 阀座 304 304 304
    3 阀芯 304 304 304
    4 导向套 304 304 304
    5 阀盖 WCB LCB WC9
    6 阀杆 304 304 304
    7 填料 PTFE/柔性石墨
    8 弹簧 65Mn
    9 螺母 304 304 304
    本体材质为不锈钢
    1 阀体 CF8 CF8M CF3M
    2 阀座 304 316 316L
    3 阀芯 304 316 316L
    4 导向套 304 316 316L
    5 阀盖 CF8 CF8M CF3M
    6 阀杆 304 316 316L
    7 填料 PTFE/柔性石墨
    8 弹簧 65Mn
    9 螺母 304 316 316L
    注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

    阀盖型式

    ZJSL气动薄膜笼式单座调节阀阀盖型式

    注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

    气动调节阀规格与技术参数

    ZJSL气动薄膜笼式单座调节阀规格与技术参数
    公称通径 DN（mm） 20 25 32 40 50 65 80 100 125 150 200
    额定流量
    系数 KV    		 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690
    等百分比 6.3 10 16 25 40 63 100 160 250 400 630
    执行机构
    型号    		 正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
    反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
    额定行程 L（mm） 16 25 40 60
    膜片有效面积 Ae（cm2） 280 400 600 1000
    公称压力 PN（MPa） 1.6  2.5  4.0  6.4  10.0
    固有流量特性 直线  等百分比
    固有可调比 R 50:01:00
    信号范围 Pr（KPa） 20-60、20-100、40-200、60-100、80-240
    气源压力 Ps（MPa） 0.14、0.25、0.28、0.40


    气动调节阀主要性能指标

    ZJSL气动薄膜笼式单座调节阀主要性能指标
    序号 项 目 标准型调节阀 散热、低温型调节阀
    不带定位器 带定位器 不带定位器 带定位器
    1 基本误差＜（%） ±5 ±1 ±15 ±4
    2 回差＜（%） 3 1 10 3
    3 死区＜（%） 3 0.4 8 1
    4 始终点偏差
    ＜（%）    		 气开 始点 ±2.5 ±1 ±6 ±2.5
    终点 ±5 ±15
    气关 始点 ±5 ±15
    终点 ±2.5 ±6
    5   ±2.5 2.5 6 2.5

    流量特性

    ZJSL气动薄膜笼式单座调节阀流量特性

    ZJSL气动薄膜笼式单座调节阀固有流量特性对行程下的相对流量数值 单位：(%)
    行程
    流量特性    		 0 10 20 30 40 50 60 70 80 90 100
    线性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
    等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100


    允许压差

    ZJSL气动薄膜笼式单座调节阀气关式（正作用）金属密封型允许压差 单位（MPa）
    执行机构
    型号    		 弹簧范围
    （KPa）    		 气源压力
    （MPa）    		 定位器
    带/否    		 阀座直径 dn（mm）
    20 25 32 40 50 65 80 100 125 150 200
    ZHA-22 20—100 0.14 否 1.51 0.8
    带 9.09 4.8
    40—200 0.25 带 10 6.8
    80—240 0.4 带 10 10
    ZHA-23 20—100 0.14 否     0.83 0.59 0.54
    带     5.01 4.14 3.26
    40—200 0.25 带     7.1 5.87 4.62
    80—240 0.4 带     10 10 10
    ZHA-34 20—100 0.14 否           0.68 0.55 0.43
    带           4.09 3.3 2.63
    40—200 0.25 带           5.79 4.68 3.73
    80—240 0.4 带           10 10 10
    ZHA-45 20—100 0.14 否                 0.6 0.5 0.37
    带                 3.62 3.01 2.55
    40—200 0.25 带                 5.14 4.27 3.19
    80—240 0.4 带                 10 9.3 6.96


    ZJSL气动薄膜笼式单座调节阀气关式（反作用）金属密封型允许压差 单位（MPa）
    执行机构
    型号    		 弹簧范围
    （KPa）    		 气源压力
    （MPa）    		 定位器
    带/否    		 阀座直径 dn（mm）
    20 25 32 40 50 65 80 100 125 150 200
    ZHB-22 20—100 0.14 带/否 1.51 0.8
    40—200 0.25 带 9.09 4.8
    80—240 0.28 带 10 10
    ZHB-23 20—100 0.14 带/否     0.83 0.69 0.54
    40—200 0.25 带     5.01 4.11 3.26
    80—240 0.28 带     10 10 8.7
    ZHB-34 20—100 0.14 带/否           0.68 0.55 0.43
    40—200 0.25 带           4.09 3.3 2.63
    80—240 0.28 带           10 8.82 7.03
    ZHB-45 20—100 0.14 带/否                 0.6 0.5 0.37
    40—200 0.25 带                 3.62 3.01 2.25
    80—240 0.28 带                 9.67 8.04
    压差表的附注说明:填料材质为 PTFE； 介质的流向与阀芯关闭的方向相反； 金属密封型泄露等级为Ⅳ级； 数值受公称压力、等级、温度限制； 波纹管密封型 P2≠0 时须重新核对；

    配气动执行机构外形尺寸及重量（常温型、高温型）

    ZJSL气动薄膜笼式单座调节阀配气动执行机构外形尺寸及重量（常温型、高温型）单位（mm）
    公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200
    PN16/25 184 184 200 222 254 276 298 352 420 451 543
    PN40 184 184 200 222 254 276 317 368 400 473 568
    PN64、100 206 210 251 251 286 311 337 394 500 508 610
    H1 128 128 152 152 160 205 205 208 273 333 364
    H2 298 298 298 298 298 380 380 380 510 510 510
    H3 208 208 224 228 228 334 334 342 408 453 482
    H4 338 338 402 402 405 627 628 635 698 702 728
    H5 53 58 68 73 80 90 98 108 123 140 168
    H6 180 180 180 180 180 236 236 236 310 310 310
    A 282 282 282 282 282 360 360 360 470 470 470
    C 220 220 220 220 220 270 270 270 320 320 320
    L1 289 289 289 289 289 347 347 347 476 476 476
    压力等级 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
    执行机构 ZHB-22 ZHB-23 ZHB-34 ZHB-45
    注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。

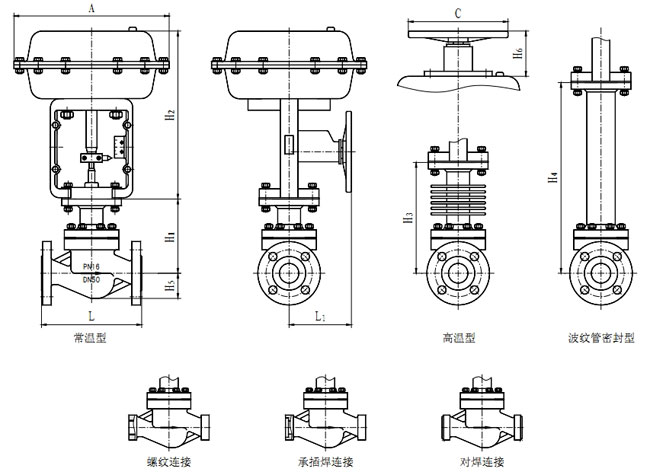

    产品外形结构尺寸图

    ZJSL气动薄膜笼式单座调节阀配气动执行机构外形尺寸及重量（常温型、高温型）单位（mm）
