产品概述
ZJSN气动薄膜双座调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构或者 电动执行机构,流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特 别适用于对泄漏量要求不高、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0、6.4;阀体口径范围 DN20-DN300;适用流体温度-150℃-+560℃ 范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级;流量特 性有直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。
主要技术参数
ZJSN气动薄膜双座调节阀主要技术参数
本体部分 |
阀体形式 |
直通双座球型铸造阀 |
阀体材质 |
ZG230-450 ZG1Cr18Ni9 |
公称通径 |
DN20-DN300 |
公称压力 |
PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB JIS 10K 20K 30K 40K |
连接形式 |
法兰:FF RF RTJ 等 焊接:SW BW |
结构长度 |
符合 IEC534 |
阀盖型式 |
常温型 高温型 波纹管密封型 低温型 |
填料 |
聚四氟乙烯 柔性石墨等 |
密封垫 |
金属夹石墨密封垫 四氟乙烯垫等 |
阀内部件 |
阀芯型式 |
双座导向型 |
流量特性 |
线性 等百分比 |
内件材质 |
1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE |
执行机构 |
气动 |
多弹簧式执行机构 单弹簧式执行机构 |
作用方式 |
气-开式 气-关式 |
主要零件材料及内部结构
ZJSN气动薄膜双座调节阀主要零件材料及内部结构
本体材质为碳钢 |
1 |
阀体 |
WCB |
LCB |
WC9 |
2 |
阀座 |
304 |
304 |
304 |
3 |
阀芯 |
304 |
304 |
304 |
4 |
导向套 |
304 |
304 |
304 |
5 |
阀盖 |
WCB |
LCB |
WC9 |
6 |
阀杆 |
304 |
304 |
304 |
7 |
填料 |
PTFE/柔性石墨 |
8 |
弹簧 |
65Mn |
9 |
螺母 |
304 |
304 |
304 |
本体材质为不锈钢 |
1 |
阀体 |
CF8 |
CF8M |
CF3M |
2 |
阀座 |
304 |
316 |
316L |
3 |
阀芯 |
304 |
316 |
316L |
4 |
导向套 |
304 |
316 |
316L |
5 |
阀盖 |
CF8 |
CF8M |
CF3M |
6 |
阀杆 |
304 |
316 |
316L |
7 |
填料 |
PTFE/柔性石墨 |
8 |
弹簧 |
65Mn |
9 |
螺母 |
304 |
316 |
316L |
注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。
阀盖型式
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
气动调节阀规格与技术参数
ZJSN气动薄膜双座调节阀规格与技术参数
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量
系数 KV |
直线 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
302 |
484 |
759 |
等百分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
执行机构
型号 |
正作用 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
反作用 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
额定行程 L(mm) |
16 |
25 |
40 |
60 |
膜片有效面积 Ae(cm2) |
280 |
400 |
600 |
1000 |
公称压力 PN(MPa) |
1.6 2.5 4.0 6.4 |
固有流量特性 |
直线 等百分比 |
固有可调比 R |
50:01:00 |
信号范围 Pr(KPa) |
20-60、20-100、40-200、60-100、80-240 |
气源压力 Ps(MPa) |
0.14、0.25、0.28、0.40 |
气动调节阀主要性能指标
ZJSN气动薄膜双座调节阀主要性能指标
序号 |
项 目 |
标准型调节阀 |
散热、低温型调节阀 |
不带定位器 |
带定位器 |
不带定位器 |
带定位器 |
1 |
基本误差<(%) |
±5 |
±1 |
±15 |
±4 |
2 |
回差<(%) |
3 |
1 |
10 |
3 |
3 |
死区<(%) |
3 |
0.4 |
8 |
1 |
4 |
始终点偏差
<(%) |
气开 |
始点 |
±2.5 |
±1 |
±6 |
±2.5 |
终点 |
±5 |
±15 |
气关 |
始点 |
±5 |
±15 |
终点 |
±2.5 |
±6 |
5 |
|
±2.5 |
2.5 |
6 |
2.5 |
流量特性
ZJSN气动薄膜双座调节阀固有流量特性对行程下的相对流量数值 单位:(%)
行程
流量特性 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
线性 |
2 |
11.8 |
21.6 |
31.4 |
41.2 |
51 |
61 |
40.5 |
80.6 |
90.7 |
100 |
等百分比 |
2 |
3 |
4.42 |
6.3 |
9.5 |
14.2 |
21.1 |
30.8 |
45.7 |
67.8 |
100 |
允许压差
ZJSN气动薄膜双座调节阀气关式(正作用)金属密封型 单位(MPa)
执行机构
型号 |
弹簧范围
(KPa) |
气源压力
(MPa) |
定位器
带/否 |
阀座直径 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
ZHA-22 |
20—100 |
0.14 |
否 |
0.92 |
0.72 |
|
|
|
|
|
|
|
|
|
带 |
5.5 |
4.33 |
|
|
|
|
|
|
|
|
|
40—200 |
0.25 |
带 |
6.4 |
6.14 |
|
|
|
|
|
|
|
|
|
80—240 |
0.4 |
带 |
6.4 |
6.4 |
|
|
|
|
|
|
|
|
|
ZHA-23 |
20—100 |
0.14 |
否 |
|
|
0.73 |
0.58 |
0.46 |
|
|
|
|
|
|
带 |
|
|
4.4 |
3.49 |
2.77 |
|
|
|
|
|
|
40—200 |
0.25 |
带 |
|
|
6.24 |
4.49 |
3.92 |
|
|
|
|
|
|
80—240 |
0.4 |
带 |
|
|
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
ZHA-34 |
20—100 |
0.14 |
否 |
|
|
|
|
|
0.55 |
0.44 |
0.35 |
|
|
|
带 |
|
|
|
|
|
3.27 |
2.64 |
2.1 |
|
|
|
40—200 |
0.25 |
带 |
|
|
|
|
|
4.63 |
3.75 |
2.98 |
|
|
|
80—240 |
0.4 |
带 |
|
|
|
|
|
6.4 |
6.4 |
6.4 |
|
|
|
ZHA-45 |
20—100 |
0.14 |
否 |
|
|
|
|
|
|
|
|
0.48 |
0.4 |
0.3 |
带 |
|
|
|
|
|
|
|
|
2.9 |
2.41 |
1.8 |
40—200 |
0.25 |
带 |
|
|
|
|
|
|
|
|
4.11 |
3.42 |
2.55 |
80—240 |
0.4 |
带 |
|
|
|
|
|
|
|
|
6.4 |
6.4 |
5.56 |
ZJSN气动薄膜双座调节阀气关式(反作用)金属密封型 单位(MPa)
执行机构
型号 |
弹簧范围
(KPa) |
气源压力
(MPa) |
定位器
带/否 |
阀座直径 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
ZHB-22 |
20—100 |
0.14 |
带/否 |
0.92 |
0.72 |
|
|
|
|
|
|
|
|
|
40—200 |
0.25 |
带 |
5.51 |
4.33 |
|
|
|
|
|
|
|
|
|
80—240 |
0.28 |
带 |
6.4 |
6.4 |
|
|
|
|
|
|
|
|
|
ZHB-23 |
20—100 |
0.14 |
带/否 |
|
|
0.73 |
0.58 |
0.46 |
|
|
|
|
|
|
40—200 |
0.25 |
带 |
|
|
4.41 |
3.49 |
2.77 |
|
|
|
|
|
|
80—240 |
0.28 |
带 |
|
|
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
ZHB-34 |
20—100 |
0.14 |
带/否 |
|
|
|
|
|
0.55 |
0.44 |
0.35 |
|
|
|
40—200 |
0.25 |
带 |
|
|
|
|
|
3.27 |
2.65 |
2.11 |
|
|
|
80—240 |
0.28 |
带 |
|
|
|
|
|
6.4 |
6.4 |
5.63 |
|
|
|
ZHB-45 |
20—100 |
0.14 |
带/否 |
|
|
|
|
|
|
|
|
0.48 |
0.4 |
0.3 |
40—200 |
0.25 |
带 |
|
|
|
|
|
|
|
|
2.9 |
2.41 |
1.81 |
80—240 |
0.28 |
带 |
|
|
|
|
|
|
|
|
6.4 |
6.4 |
4.82 |
配气动执行机构外形尺寸(常温型、高温型)
"ZJSN气动薄膜双座调节阀外形尺寸(常温型、高温型)单位(mm)
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
结构长度
(L) |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
H1 |
155 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
H3 |
235 |
235 |
247 |
256 |
268 |
364 |
384 |
394 |
465 |
470 |
540 |
H4 |
365 |
365 |
425 |
420 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
H5 |
110 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
H6 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
压力等级 |
GB:1.6、2.5、4.0、6.4MPa ANSI:150、300、600LB JIS:10、20、30K |
执行机构 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。

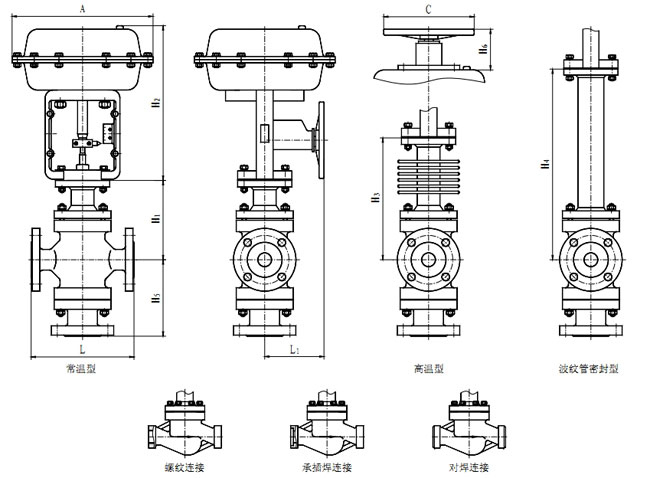

产品外形结构尺寸图
