ZSJQ气动切断二通球阀

ZSJQ气动切断二通球阀

产品型号：ZSJQ
口径(DN)：15～300(mm)
压力(PN)：1.6～6.4Mpa
产品价格：电议

产品详情

产品概述

主要技术参数

ZSJQ气动切断二通球阀主要技术参数
本体部分
阀体形式	直通铸造阀
阀体材质	ZG230-450 ZG1Cr18Ni9Ti
公称通径	DN15-DN300
公称压力	PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K
连接形式	法兰 FF RF RTJ 等
结构长度	符合IEC534
阀盖形式	一体式
填料	聚四氟乙烯柔性石墨等
密封垫	金属夹石墨密封垫四氟乙烯垫等
阀内部件
阀芯型式	球型
流量特性	线性
内件材质	标准材质组合及使用温度、压力请参阅附表
执行机构
气动	活塞式气动执行机构
单作用	气—开（弹簧复位）
双作用	气—开/气—关

主要零件材料及内部结构

ZSJQ气动切断二通球阀主要零件材料及内部结构

ZSJQ气动切断二通球阀主要零件材料及内部结构
本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	密封圈	PTFE/PPL
3	垫片	PTFE/金属石墨缠绕垫片
4	球	根据实际工况而定
5	填料	PTFE/石墨
6	阀杆	2Cr13	2Cr13	2Cr13
7	填料压盖	WCB	LCB	WC9
本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	密封圈	PTFE/PPL
3	垫片	PTFE/金属石墨缠绕垫片
4	球	根据实际工况而定
5	填料	PTFE/石墨
6	阀杆	304	316	316L
7	填料压盖	CF8	CF8M	CF3M

规格与技术参数

ZSJQ气动切断二通球阀规格与技术参数
公称通径 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	300

额定流量系数 KV	20	38	72	110	170	270	380	510	940	1400	2200	3500	8500

公称压力	1.6、4.0、 6.4
阀芯转角(°)	0°±4°～90°±4°
适用工作温度	软密封-40～180 硬密封-60～450
允许压差(MPa)	等于公称压力
允许泄露量等级	软密封Ⅵ级硬密封Ⅳ级
动作时间(S)	0.5～0.7
防护等级	相当于 IP65.5 级防尘防水型
汽缸输出力矩 (N.m)	5.9～6780

电动执行器输出力矩(Kgf.m)	2～60

汽缸操作压力 (MPa)	双作用 0.2～1.0 单作用 0.3～1.0

特殊要求

气动活塞式球阀外形尺寸

ZSJQ气动切断二通球阀外形尺寸单位（mm)
公称通径 DN(mm)	L	D(φ)	D1φ)	D2φ)	b	H	n-(φ)d	L0
15	130	95	65	46	14	230	4-φ14	165
20	140	105	75	56	16	230	4-φ14	165
25	150	115	85	65	16	250	4-φ14	186
32	164	140	100	76	18	250	4-φ18	186
40	180	150	110	84	18	290	4-φ18	288
50	200	165	125	99	20	290	4-φ18	288
65	220	185	145	118	20	310	4-φ18	235
80	250	200	160	132	20	310	8-φ18	235
100	280	220	180	156	22	415	8-φ18	495
125	320	250	210	184	22	458	8-φ18	495
150	360	285	240	211	24	595	8-φ22	750
200	400	340	295	266	24	595	12-φ22	750
250	630	405	355	319	26	680	12-φ26	850
300	750	460	410	370	28	750	12-φ26	850

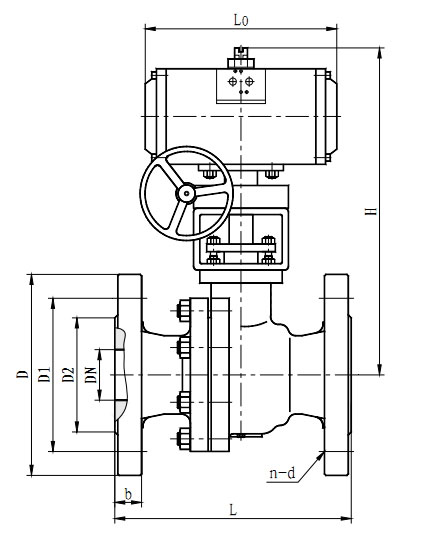

产品外形结构尺寸图

ZSJQ气动切断二通球阀外形尺寸

声明：本文中所有文字、数据、图片均只适用于参考，ZSJQ气动切断二通球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
