调节阀

ZZY型自力式压力调节阀PN16～PN64

ZZY型自力式压力调节阀PN16～PN64

产品型号：ZZY
口径(DN)：20～300(mm)
压力(PN)：1.6～6.4Mpa
产品价格：电议

产品详情

产品概述:

产品特点:

产品零部件材料：

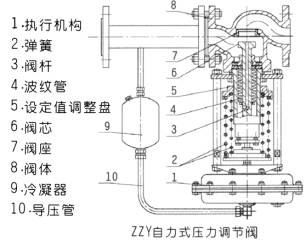

产品结构图：

ZZY型自力式压力调节阀PN16～PN64外形结构图

产品技术参数：

ZZY型自力式压力调节阀PN16～PN64技术参数
公称通径 DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
额定流量系数 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
额定行程 (mm)		8			10				14		20			25		40				50	60		70
公称压力 PN(MPa)		1.6 、 4.0 、 6.4
压力调节范围 (kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快开
调节精度 ( ％ )		± 5
使用温度 ( ℃ )		≤ 350
允许泄漏量	硬密封 (l/h)	单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
	软密封 (ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
减压比	大	10
	小	1.25

产品外形尺寸与重量:

ZZY型自力式压力调节阀PN16～PN64外形尺寸与重量
公称通径 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 — 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 — 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 — 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 — 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头螺纹			M16X1.5

产品外形尺寸图：

ZZY型自力式压力调节阀PN16～PN64外形尺寸图

用户订货须知:

调节阀安装注意事项：

自力式调节阀

声明：本文中所有文字、数据、图片均只适用于参考，ZZY型自力式压力调节阀PN16～PN64性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
