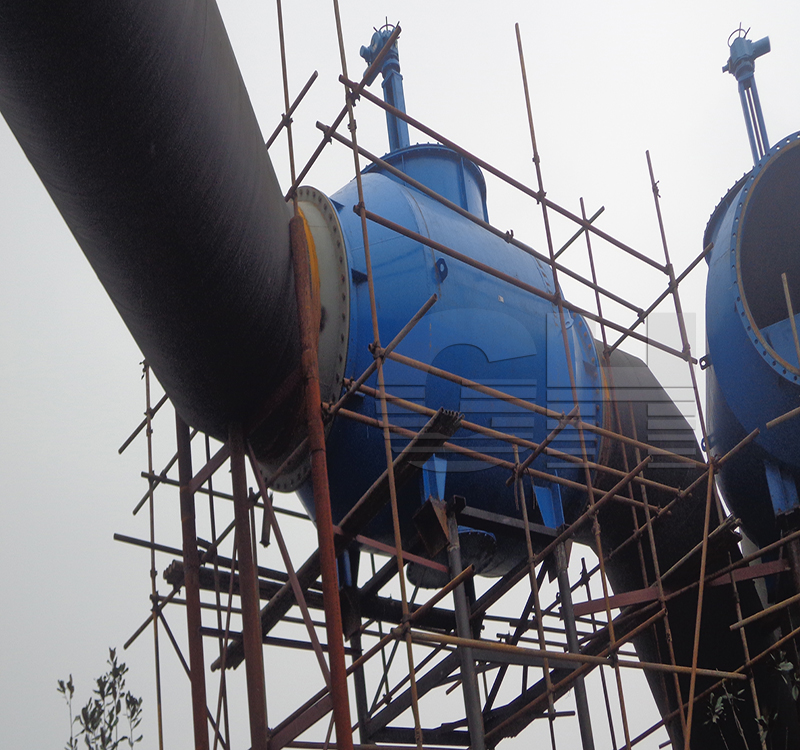

高炉系统电动钟罩阀电动钟罩阀厂家碳钢电动法兰钟罩阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

介质温度 :	高温	工作压差 :	1.6
材质 :	碳钢	品牌 :	沪工恒
型号 :	GKZZF	产品别名 :	高炉系统电动钟罩阀
适用范围 :	主要用于钢厂、有色金属冶炼厂做开关阀使用	连接形式 :	法兰
类型(通道位置) :	直通式	流动方向 :	单向
驱动方式 :	电动	用途 :	特种阀门
适用介质 :	水	压力环境 :	高压

产品详情
Product details

GKZZF高炉系统电动钟罩阀概述
GKZZF高炉系统电动钟罩阀具有结构紧凑、占地面积小、气密性严、可靠性高、特别是在驱动装置上作了重大改进，由固定式启闭改为同步启闭。增加了运行器，确保了阀盘的开启关闭始终与轴心线保持垂直运动，从而提高了吊绳的使用寿命，减少了故障。阀盘的运行设制了导向系统使之运行平稳、耐腐、耐磨、耐压的镍基合金作密封副，采用线密封，排除了介质物对密封性能的影响，提高了密封的可靠性及耐压性。
　　
GKZZF高炉系统电动钟罩阀结构原理
　　主要由驱动装置同步运行器、支架、筒体、导向杆、阀体、阀盘、限位专置、专用扶梯组成。其运行原理为，当驱动装置通电后作旋转运动，提升吊绳带动导向杆，通过导向杆连接；轴把运动传动给阀盘，从而使阀盘作上运动，达到开启的目的。反之驱动装置反转则阀盘下落关闭。在驱动装置得电启动的同时，同步器同时启动，推动驱动装置作直线同步前进或后退，确保阀盘启闭的垂直中心运动。

GKZZF高炉系统电动钟罩阀技术参数
公称通径：100-3000
公称压力：0.1MPa
适用温度：≤350℃
适用介质：尘气等高温气体
连接方式：法兰、焊接
