特种阀门

LD46W止回阀

LD46W止回阀

产品型号：LD46W
口径(DN)：250～1200(mm)
压力(PN)：0.06Mpa
产品价格：电议

产品详情

产品概述

LD46W止回阀主要性能参数

产品外形结构尺寸

LD46W止回阀外形结构尺寸(mm)
DN	D	D1	L	b	n-φd	H	质量（kg）
250	380	340	700	14	8-φ20	645	65
400	535	495	700	16	16-φ23	720	260
450	585	545	700	16	16-φ23	745	300
500	635	595	700	16	16-φ23	770	320
700	860	810	700	21	24-φ25	902	500
750	910	860	700	21	24-φ25	927	550
1100	1275	1220	1100	34	28-φ30	1157	1205
1200	1380	1320	1200	34	32-φ30	1217	1583

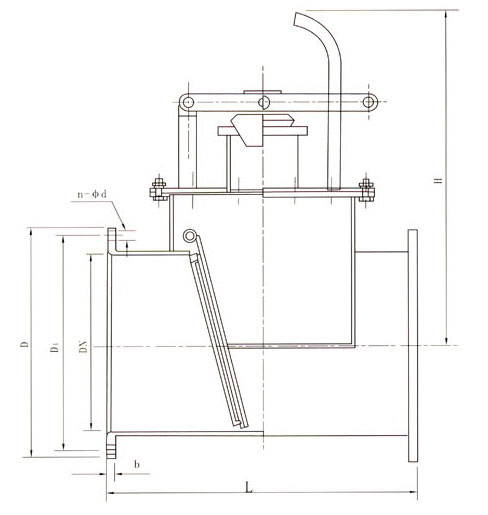

产品外形结构尺寸图

LD46W止回阀外形结构尺寸图

声明：本文中所有文字、数据、图片均只适用于参考，LD46W止回阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
