产品概述
气液动三通切换阀是一种气动切换的理想设备，是我厂吸取国内外同类产品的技术研制而成的，本阀具有结构简单，操作方便，密封可靠，切换准确，使用寿命长，广泛应用在冶金、石化等行业作现场操作或远距离控制。特别适用于钢铁厂转炉煤气回收装置中近制煤气的回收与放散。
本阀主要由三通体和两只密封蝶阀及二只气（油）缸、连杆控制箱组成。
主要性能参数
气液动三通切换阀主要性能参数
|
公称压力 |
0.1Mpa |
适用温度 |
SQD6/743X |
蝶阀为橡胶软密封 ≤80℃ ≤120℃ |
|
密封试验压力 |
0.11Mpa |
SQD6/743H |
蝶阀为金属硬密封 ≤350℃ ≤500℃ |
|
强度试验压力 |
0.15Mpa |
气源压力 |
（气动三通切换阀） 0.4-0.6Mpa |
|
启闭切换时间 |
15S |
供油压力 |
(液动三通切换阀) 6.3Mpa |
|
适用介质 |
含尘气体、烟气、煤气、空气等 |
产品外形结构尺寸
气液动三通切换阀外形结构尺寸（mm)
|
DN |
D |
D1 |
L |
n-d |
H |
H1 |
B |
重量
（kg） |
|
500 |
645 |
6006 |
1130 |
20-22 |
1620 |
1400 |
420 |
1080 |
|
600 |
755 |
705 |
1400 |
20-26 |
1740 |
1480 |
520 |
1150 |
|
800 |
975 |
920 |
1595 |
24-30 |
1867 |
1617 |
720 |
1300 |
|
900 |
1075 |
1020 |
1671 |
24-30 |
2010 |
1725 |
950 |
1560 |
|
1000 |
1175 |
1120 |
1617 |
28-30 |
1060 |
1775 |
950 |
1680 |
|
1200 |
1375 |
1320 |
2255 |
32-30 |
2125 |
1840 |
1250 |
1740 |
|
1400 |
1575 |
1520 |
2255 |
36-30 |
2500 |
2090 |
1250 |
2000 |
|
1600 |
1785 |
1730 |
2645 |
40-30 |
2835 |
2365 |
1450 |
2400 |
|
1800 |
1985 |
1930 |
2645 |
44-30 |
3110 |
2640 |
1450 |
2780 |
|
2000 |
2185 |
2130 |
2413 |
48-30 |
3340 |
2905 |
2050 |
3180 |
|
2400 |
2600 |
2540 |
2530 |
56-33 |
3500 |
3100 |
2250 |
4140 |
注：1、液动三通切换阀与气动三通切换阀外形及连接尺寸相同。
2、本阀要按用户要求制造。

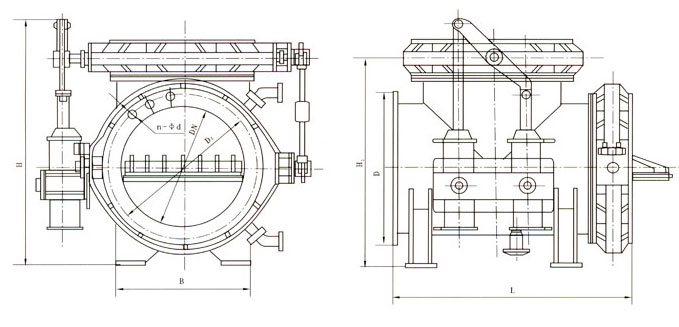

产品外形结构尺寸图
声明：本文中所有文字、数据、图片均只适用于参考，SQD6/743X/H型气液动三通切换阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
