物料、粉体阀

RGT309密闭式斜插板阀

RGT309密闭式斜插板阀

产品型号：RGT309
口径(DN)：100～350(mm)
压力(PN)：0.1Mpa
产品价格：电议

产品详情

产品概述

主要性能参数

产品外形结构尺寸

RGT309密闭式斜插板阀外形结构尺寸(mm)
型号	1	2	3	4	5	6	7	8	9	10	11	12
DN	100	125	140	150	180	200	210	220	250	280	300	350
D	196	221	236	246	276	296	306	316	346	376	396	446
D1	156	181	196	206	236	256	266	276	306	336	356	406
N-φd	8-φ10	8-φ10	8-φ10	8-φ12	8-φ12	8-φ10	8-φ12	8-φ12	12-φ14	12-φ14	12-φ14	12-φ14
L	280	300	320	330	360	380	390	400	430	460	480	590
b	6						8

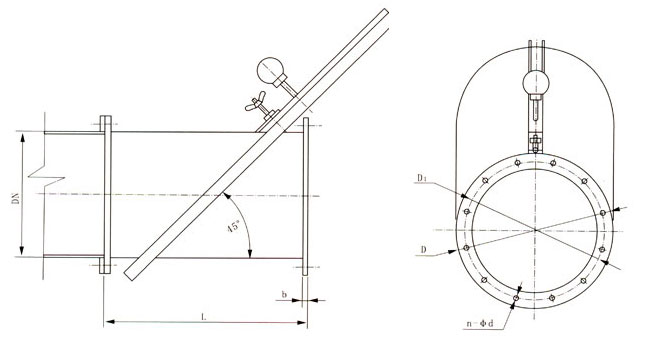

产品外形结构尺寸图

RGT309密闭式斜插板阀外形结构尺寸图

声明：本文中所有文字、数据、图片均只适用于参考，RGT309密闭式斜插板阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
