旋塞阀概述
X43W-0.6二通铸铁法兰式旋塞阀是关闭件成柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的压力损失。
旋塞阀适于作为切断和接通介质以及分流使用，但是依据使用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能够用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构.以致一个阀可以获得两个、三个，甚到四个不同的流道。这样可以简化管道系统的设计，减少阀门用量以及设备中需要的一些连接配件。
旋塞阀广泛地应用于油田开采、输送和精炼设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
旋塞阀型号编制说明
旋塞阀型号编制说明
|
阀门类型 |
传动方式 |
连接形式 |
结构形式 |
密封材质 |
公称压力 |
阀体材质 |
|
X:旋塞阀 |
为手动时，
此栏不写 |
4:法兰 |
3:填料直通式 |
W:本体 |
-0.6:PN0.6MPa |
无标注:铸铁 |
主要性能规范
X43W-0.6二通铸铁法兰式旋塞阀主要性能规范
|
型号 |
公称压力
PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体 |
密封 |
|
X43W-1.0C |
1.0 |
1.1 |
1.1 |
煤气、油品 |
≤100 |
主要零件材料
X43W-0.6二通铸铁法兰式旋塞阀主要零件材料
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X43W-0.6 |
灰铸铁 |
灰铸铁 |
可锻铸铁 |
油浸石棉盘根
柔性石墨 |
主要连接尺寸
X43W-0.6二通铸铁法兰式旋塞阀主要连接尺寸(mm)
公称通径
DN（mm） |
尺寸（mm） |
|
L |
D |
D1 |
D2 |
z-φd |
|
15 |
80 |
80 |
55 |
40 |
4/12 |
|
20 |
90 |
90 |
65 |
50 |
4/12 |
|
25 |
100 |
100 |
75 |
60 |
4/12 |
|
32 |
115 |
120 |
90 |
70 |
4/14 |
|
40 |
130 |
130 |
100 |
80 |
4/14 |
|
50 |
145 |
140 |
110 |
90 |
4/14 |
|
65 |
160 |
160 |
130 |
110 |
4/14 |
|
80 |
200 |
185 |
150 |
125 |
4/18 |
|
100 |
230 |
205 |
170 |
145 |
4/18 |
|
125 |
250 |
235 |
200 |
175 |
8/18 |
|
150 |
320 |
260 |
225 |
200 |
8/18 |
|
200 |
350 |
315 |
280 |
255 |
8/18 |

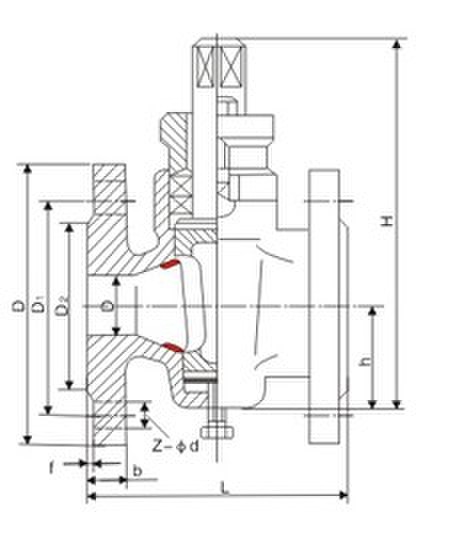

产品外形结构尺寸图
旋塞阀的选用原则
根据旋塞阀的结构待点和设计上所能达到的功能，建议按下列原则选用:
（1）用于分配介质和改变介质流动方向。其工作温度≤300℃、公称压力镇1.6MPa、公称通径≤300mm，建议选用多通路旋塞阀。
（2）牛奶、果汁、啤酒等食品企业及制药厂等的设备和管路上，建议选用奥氏体不锈钢制的紧定式圆锥形旋塞阀。
（3）油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤CL300、公称通径≤300mm、工作温度≤340℃，建议选用油封式圆锥形旋塞阀。
（4）油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤CL2500、公称通径≤900mm、工作温度≤340℃，建议选用压力平衡式倒圆锥形旋塞阀。
（5）在大型化学工业中，含有腐蚀性介质的管路和设备上，要求开启或关闭速度较快的场合，对于以硝酸为基的介质，可选用1Crl8Ni9不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀；对于以醋酸为基的介质，可选用Cr18Ni12Mo2Ti不锈钢制的聚四氟乙烯套简密封圆锥形旋塞阀。
（6）在煤气、天然气、暖通系统的管路中和设备上，当公称压力≤1. OMPa、公称通径≤200mm，宜选用填料式圆锥形旋塞阀。
声明：本文中所有文字、数据、图片均只适用于参考，X43W-0.6二通铸铁法兰式旋塞阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
