产品概述
DLMD电动螺旋闸门/电动煤闸门/电动螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛应用于矿山、粮食等行业控制流量变化或迅速切断（特料直径≤50mm）。
产品外形结构尺寸
DLMD电动螺旋闸门/电动煤闸门/电动螺旋闸门外形结构尺寸(mm)
|
类别 |
A×A |
B×B |
C×C |
L |
H |
D0 |
n-d |
|
单向 |
220×200 |
256×256 |
296×296 |
100 |
820 |
300 |
8-φ12 |
|
250×250 |
306×306 |
346×346 |
100 |
930 |
340 |
8-φ14 |
|
300×300 |
356×356 |
396×396 |
100 |
1050 |
380 |
8-φ14 |
|
400×400 |
456×456 |
496×496 |
100 |
1140 |
445 |
12-φ14 |
|
450×450 |
510×510 |
556×556 |
120 |
1450 |
530 |
12-φ18 |
|
500×500 |
560×560 |
606×606 |
120 |
1610 |
580 |
16-φ18 |
|
双向 |
600×600 |
660×660 |
706×706 |
120 |
1830 |
450 |
16-φ18 |
|
700×700 |
770×770 |
820×820 |
140 |
2130 |
450 |
20-φ18 |
|
800×800 |
870×870 |
920×920 |
140 |
2440 |
450 |
20-φ18 |
|
900×900 |
974×974 |
1030×1030 |
160 |
2660 |
450 |
24-φ23 |
|
1000×1000 |
1074×1074 |
1130×113 |
160 |
2870 |
450 |
24-φ23 |
|
说明 |
LMD-单向
LMD one-way |
Ⅰ-手轮
I hand wheel |
链条节数M=0.105×-113（×是丝杆中线离地面高度）距地面小于1.7米用于手轮大于1.7米用链轮 |
LMD-双向
LMD two-way |
Ⅱ-链条
II chain |
注：可来图来样定作非标的螺旋闸门

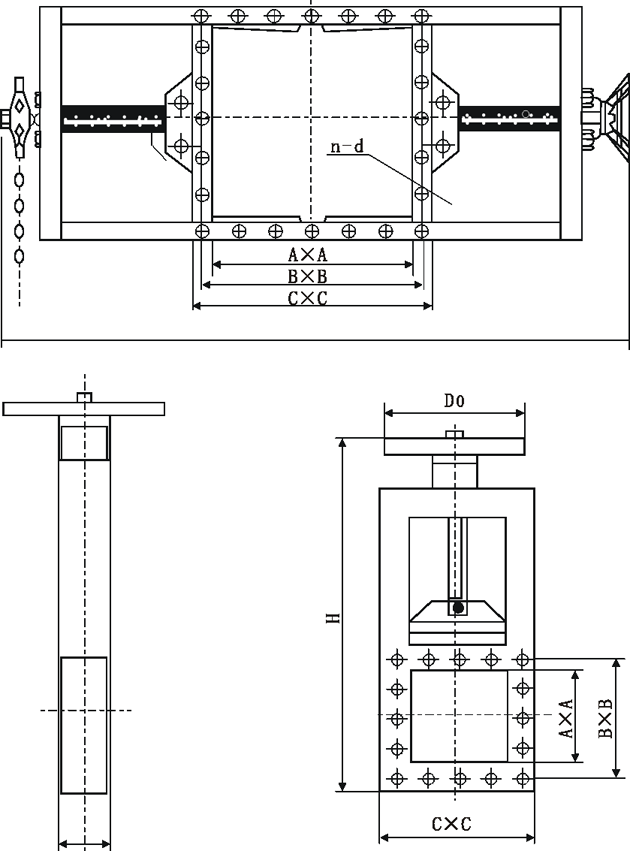

产品外形结构尺寸图
闸门在安装时应注意事项
1、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
2、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
3、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
4、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。
5、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应，防止灰浆凝固影响启闭。
6、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。 同时闸门的分类有很多，不仅有铸铁闸门还有钢闸门、镶铜闸门等等，并且以上的信息同样适用于其他类别的闸门！
