BZ41H、BZ41W、BZ41Y型保温夹套式楔式闸阀PN16～PN40

产品型号：BZ41H、BZ41W、BZ41Y
口径(DN)：50～400(mm)
压力(PN)：1.6～4.0Mpa
产品价格：电议

产品详情

产品说明:

BZ41H、BZ41W、BZ41Y型保温夹套式楔式闸阀PN16～PN40操作方式为手动，连接方式为法兰连接，阀门为明杆楔式刚性单闸板，阀座密封面材料为合金和不锈钢，公称压力 PN16～PN40，阀体材料为碳钢（BZ41H-16C～BZ41H-40 BZ41Y-16C～BZ41Y-40）、铬镍钛不锈钢（BZ41W-16P～BZ41W-40P BZ41Y-16P～BZ41Y-40P）、铬镍钼钛不锈钢（BZ41W-16R～BZ41W-40R BZ41Y-16R～BZ41Y-40R），具有保温功能的闸阀。主要用于石油、化工、冶金、制药等各类系统中，能保温和防止介质结晶，以输送常温下会凝固的高粘度介质。

产品特点:

1、夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
2、连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
3、夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

产品性能参数:

BZ41H、BZ41W、BZ41Y型保温夹套式楔式闸阀PN16～PN40主要性能参数
型号	PN	工作压力/MPa	适用介质	适用温度
BZ41H-16C	16	1.6	油品等无腐蚀性介质	≤425
BZ41H-25	25	2.5
BZ41H-40	40	4.0
BZ41Y-16C	16	1.6
BZ41Y-25	25	2.5
BZ41Y-40	40	4.0
BZ41W-16P	16	1.6	弱腐蚀性介质	≤150
BZ41W-25P	25	2.5
BZ41W-40P	40	4.0
BZ41Y-16P	16	1.6
BZ41Y-25P	25	2.5
BZ41Y-40P	40	4.0
BZ41W-16R	16	1.6	柔腐蚀性介质	≤150
BZ41W-25R	25	2.5
BZ41W-40R	40	4.0
BZ41Y-16R	16	1.6
JZ41Y-25R	25	2.5
JZ41Y-40R	40	4.0

产品零部件材料:

BZ41H、BZ41W、BZ41Y型保温夹套式楔式闸阀PN16～PN40零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀座和闸板密封面	阀杆	填料	手轮
BZ41H-16C	碳素钢、WCB	堆焊铁基合金	铬不锈钢 2Crl3	石棉石墨/柔性石墨	球墨铸铁或铸钢
BZ41H-25
BZ41H-40
BZ41Y-16C		堆焊硬质合金
BZ41Y-25
BZ41Y-40
BZ41W-16P	铬镍钛不锈钢 CF8	本体材料 D8/CF8	铬镍钛不锈钢、304	聚四氟乙烯
BZ41W-25P
BZ41W-40P
BZ41Y-16P		堆焊硬质合金
BZ41Y-25P
BZ41Y-40P
BZ41W-16R	铬镍钼钛不锈钢、CF8M	本体材料 B8M/CF8M	铬镍钼钛不锈钢、316
BZ41W-25R
BZ41W-40R
BZ41Y-16R		堆焊硬质合金
JZ41Y-25R
JZ41Y-40R

产品外形结构尺寸:

BZ41H、BZ41W、BZ41Y 型 PN16 保温夹套式楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	加热汽接头螺纹	重量/kg
50	250	195	160	135	20	8×Φ18	358	280	M12×1.25	54
80	310	245	210	185	22	8×Φ18	435	320	M12×1.25	100
100	350	280	240	210	24	8×Φ23	502	360	M12×1.25	120
150	450	335	295	265	26	12×Φ23	675	400	M12×1.25	260
200	550	405	355	320	30	12×Φ25	820	400	M12×1.25	300
250	650	460	410	375	30	12×Φ25	970	500	M20×1.5	400
300	750	520	470	435	34	16×Φ25	1145	500	M20×1.5	490
350	850	580	525	485	36	16×Φ30	1280	500	M20×1.5	580
400	950	640	585	545	40	20×Φ30	1450	500	M20×1.5	920

BZ41H、BZ41W、BZ41Y 型 PN25 保温夹套式楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	加热汽接头螺纹	重量/kg
50	250	195	160	135	22	8×Φ18	358	280	M12×1.25	56
80	310	270	220	188	28	8×Φ18	435	320	M12×1.25	105
100	350	300	250	218	30	8×Φ23	502	360	M12×1.25	170
150	450	360	310	278	34	12×Φ23	675	400	M12×1.25	270
200	550	425	370	332	36	12×Φ25	820	400	M12×1.25	380
250	650	485	430	390	40	12×Φ25	970	500	M20×1.5	535
300	750	550	490	448	44	16×Φ25	1145	500	M20×1.5	546
350	850	610	550	505	48	16×Φ30	1280	500	M20×1.5	735
400	950	660	660	555	50	20×Φ30	1450	500	M20×1.5	1224

BZ41H、BZ41W、BZ41Y 型 PN40 保温夹套式楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	加热汽接头螺纹	重量/kg
50	250	195	160	135	22	8×Φ18	371	280	M12×1.25	56
80	310	270	220	188	28	8×Φ18	455	320	M12×1.25	105
100	350	300	250	218	30	8×Φ34	550	360	M12×1.25	170
150	450	375	320	282	38	12×Φ23	708	400	M20×1.5	340
200	550	445	385	345	42	12×Φ25	890	400	M20×1.5	430
250	650	510	450	408	46	12×Φ25	1015	500	M20×1.5	560
300	750	570	510	465	52	16×Φ25	1235	500	M20×1.5	600
350	850	610	585	535	58	16×Φ30	1390	500	M20×1.5	810
400	950	660	610	560	60	20×Φ30	1560	500	M20×1.5	1250

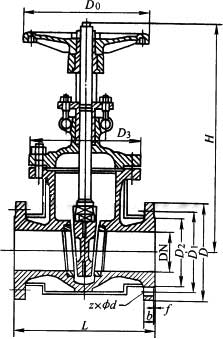

产品外形结构尺寸图:

安装注意事项及要点:

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月到少润滑一次。
6、安装位置、高度、进出口方向符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
