WZ40H-40型铸钢波纹管闸阀

产品型号：WZ40H-40
口径(DN)：20～250(mm)
压力(PN)：4.0Mpa
产品价格：电议

WZ40H-40型铸钢波纹管闸阀主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
WZ40H-40	40	4.0	≤ 425	无腐蚀性介质

WZ40H-40型铸钢波纹管闸阀零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料	波纹管
WZ40H-40	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨或夹不锈钢丝柔性石墨	奥氏体不锈钢

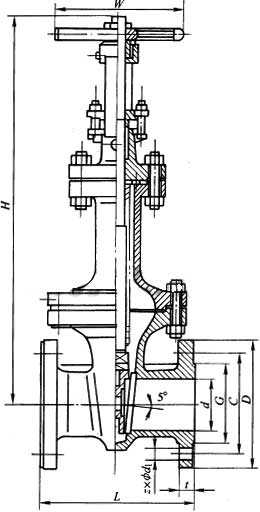

WZ40H-40型铸钢波纹管闸阀外形及结构尺寸 (mm)
DN	H	L	W	t	d	G	C	D	z×Φd₁
20	311	152.5	110	16	20	43	82.5	120	4×Φ18
25	442	165	150	17.5	25	51	89	125	4×Φ18
40	509	190.5	150	21	42	73	114.5	155	4×Φ22
50	624	216	200	22.4	51	92	127	165	8×Φ19
80	744	283	250	28.5	76	127	168	210	8×Φ22
100	906	305	250	31.8	102	157	200	254	8×Φ22
150	1148	403	350	36.6	152	216	270	318	12×Φ22
200	1404	419	400	41.2	203	270	330	381	12×Φ25
250	1724	457	450	47.8	254	324	387.5	444	16×Φ29

声明：本文中所有文字、数据、图片均只适用于参考，WZ40H-40型铸钢波纹管闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
