闸阀

Z15W-16R、Z15W-16P型丝口不锈钢闸阀

产品型号：Z15W-16R、Z15W-16P
口径(DN)：15～50(mm)
压力(PN)：1.6Mpa
产品价格：电议

产品特点：

Z15W-16R、Z15W-16P型丝口不锈钢闸阀主要性能参数
型号	PN	工作压力 (MPa)	适用温度 (℃)	适用介质
Z15W-16R	16	1.6	-20～180	水、轻微腐蚀性气液体、饱和蒸汽、直接饮水
Z15W-16P	16	1.6	-20～180	水、轻微腐蚀性气液体、饱和蒸汽、直接饮水

Z15W-16R、Z15W-16P型丝口不锈钢闸阀零部件材料
名称	阀体、阀盖、闸板	阀杆	密封面	填料
材料	不锈钢	不锈钢	不锈钢	膨胀石墨

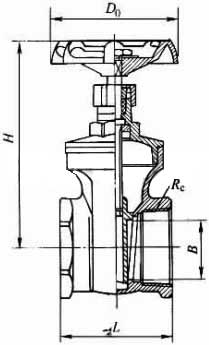

Z15W-16R、Z15W-16P型丝口不锈钢闸阀主要外形及结构尺寸（mm）
DN	Rc/in	L	B	H	D0
15	Rc1/2	56.5	15	94	70
20	Rc3/4	60	20	102	70
25	Rc1	68	25	114	80
32	Rc1 1/2	75.5	32	124	80
40	Rc1 3/4	80	40	152.5	100
50	Rc2	90.5	50	169.5	100

声明：本文中所有文字、数据、图片均只适用于参考，Z15W-16R、Z15W-16P型丝口不锈钢闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
