闸阀

Z941H,Z941Y,Z941W型电动楔式闸阀PN16～PN63
Z941H,Z941Y,Z941W型电动楔式闸阀PN16～PN63
产品型号：Z941H,Z941Y,Z941W
口径(DN)：50～500(mm)
压力(PN)：1.6～6.3Mpa
产品价格： 电议
在线咨询
  • 产品详情

    产品说明：

    Z941H,Z941Y,Z941W型电动楔式闸阀PN16～PN63具有流体阻力小，适用的压力、温度范围大等特点，是一种常用的截断阀，用于截断或接通管路中的介质。
    目前，国内闸阀普遍采用的是七十年代的三化设计结构。与美国、日本等国家的闸阀相比，结构笨大，阀体材料品种不全，密封性能不可靠。尤其是PN1.0MPa的低压闸阀，国内只有铸铁材料，铸铁闸阀常常发生阀体冻裂、闸板脱落等严重问题，铸铁闸阀的碳钢阀桿易锈蚀，填料垫片质量差，内外泄漏严重。对于腐蚀性介质工况，国内缺少适用于低压系统的PN1.0MPa不锈钢闸阀，用较高压力级的不锈钢闸阀代用，不仅增大了工程或项目的投资，也造成了不锈钢材料不必要的浪费。 本厂系引进设备配套用阀门的厂家，多年从事进口阀门的国产化工作，并不断吸收国外的阀门技术，在设计、制造和质量控制等方面积累了丰富的经验。针对国内闸阀普遍存在的问题，开发了具有如下特点的法兰连接钢制闸阀。
    1、符合国内外标准的要求，密封可靠，性能优良。
    2、Z941电动闸阀材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
    3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
    4、可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
    5、开发了PN1.0MPa的低压碳钢闸阀，可替代铁制闸阀，有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。
    6、开发了PN1.0MPa的低压不锈钢系列闸阀，能适用于各种腐蚀性介质工况，降低成本，节约材料。

    产品用途：

    法兰连接钢制闸阀适用于公称压力PN1.0～16.0MPa，工作温度-29～425℃(碳钢)及-40～200℃(不锈钢)的名种管路上，用于截断或接通管路中的介质。
    通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

    产品性能参数：

    Z941H,Z941Y,Z941W型电动楔式闸阀PN16～PN63主要性能参数
    型号 PN 工作压力/MPa 适用温度/℃ 适用介质
    Z941H-16C～63 16～63 1.6～6.3 ≤425 水、蒸汽、油品
    Z941Y-16C～63
    Z941Y-16P～63P ≤150 弱腐蚀性介质
    Z941Y-16R～63R
    Z941Y-16I～63I ≤550 蒸汽、油品
    Z941Y-16P～63P ≤150 弱腐蚀性介质
    Z941W-16R～63R ≤200 醋酸类
    Z941W-16I～63I ≤550 油品、蒸汽
    Z941W-16P～63P ≤150 弱腐蚀性介质

    产品零部件材料：

    Z941H,Z941Y,Z941W型电动楔式闸阀PN16～PN63零部件材料
    型号 材料
    阀体、阀盖、闸板 阀杆 密封面 填料
    Z941H-16C～63 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨或柔性石墨
    Z941Y-16C～63 堆焊硬质合金
    Z941Y-16P～63P 铬镍钛不锈钢 铬镍钛不锈钢 堆焊硬质合金 聚四氟乙烯
    Z941Y-16R～63R 铬镍钼钛不锈钢 铬镍钼钛不锈钢
    Z941Y-16I～63I 铬钼合金钢 堆焊硬质合金
    Z941Y-16P～63P 铬镍钛不锈钢 聚四氟乙烯
    Z941W-16R～63R 铬镍钼钛不锈钢 本体 石棉石墨或柔性石墨
    Z941W-16I～63I 铬钼钢 耐热钢或不锈钢
    Z941W-16P～63P 铬镍钛不锈钢

    产品外形结构尺寸：

    Z941H,Z941Y,Z941W型电动楔式闸阀PN16主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×φd H 重量/kg
    50 250 160 125 100 16 4×φ18 615 50
    65 265 180 145 120 18 4×φ18 630 53
    80 280 195 160 135 18 8×φ18 710 63
    100 300 215 180 155 20 8×φ18 740 83
    125 325 245 210 185 22 8×φ18 820 128
    150 350 280 240 210 24 8×φ23 907 174
    200 400 335 295 265 26 12×φ23 1100 310
    250 450 405 355 320 30 12×φ25 1200 455
    300 500 460 410 375 30 12×φ25 1540 560
    350 550 520 470 435 34 16×φ25 1700 885
    400 600 580 525 485 36 16×φ30 1933 1120
    450 650 640 585 545 40 20×φ30 2160 1330
    500 700 705 650 608 44 20×φ34 2240 1516

    Z941H,Z941Y,Z941W型电动楔式闸阀PN25主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×φd H 重量/kg
    50 250 160 125 100 20 4×φ18 615 50
    65 265 180 145 120 22 4×φ18 630 53
    80 280 195 160 135 22 4×φ18 710 63
    100 300 230 190 160 24 8×φ23 740 149
    125 325 270 220 188 28 8×φ25 820 192
    150 350 300 250 218 30 8×φ25 907 216
    200 400 360 310 278 34 12×φ25 1100 286
    250 450 425 370 332 36 12×φ30 1200 366
    300 500 485 430 390 40 16×φ30 1540 660
    350 550 550 490 448 44 16×φ34 1700 770
    400 600 610 550 505 48 16×φ34 1933 990

    Z941H,Z941Y,Z941W型电动楔式闸阀PN40主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×φd H 重量/kg
    50 250 160 125 100 20 4×φ18 616 49
    65 280 180 145 120 22 8×φ18 630 65
    80 310 195 160 135 22 8×φ18 690 140
    100 350 230 190 160 24 8×φ23 803 160
    125 400 270 220 188 28 8×φ25 910 213
    150 450 300 250 218 30 8×φ25 985 239
    200 550 375 320 282 38 12×φ30 1132 356
    250 650 445 385 245 42 12×φ34 1331 517
    300 750 510 450 408 46 16×φ34 1470 825
    350 850 570 510 465 52 16×φ34 1740 1029
    400 950 655 585 535 58 16×φ41 1859 1433
    500 1150 755 670 612 62 20×φ48 2450 2130

    Z941H,Z941Y,Z941W型电动楔式闸阀PN63主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×φd H 重量/kg
    50 250 175 135 105 26 4×φ23 616 49
    65 280 200 160 130 28 8×φ23 630 65
    80 310 210 170 140 30 8×φ23 695 140
    100 350 250 200 168 30 8×φ25 791 160
    125 400 295 240 202 36 8×φ30 868 200
    150 450 340 280 240 38 8×φ34 995 301
    200 550 405 345 300 44 12×φ34 1192 480
    250 650 470 400 352 48 12×φ41 1403 698
    300 750 530 460 412 54 16×φ41 1707 761
    350 850 595 525 475 60 16×φ41 2084 1135
    400 950 670 585 525 66 16×φ48 2238 1948
    500 1150 800 705 640 70 20×φ54 2610 2855

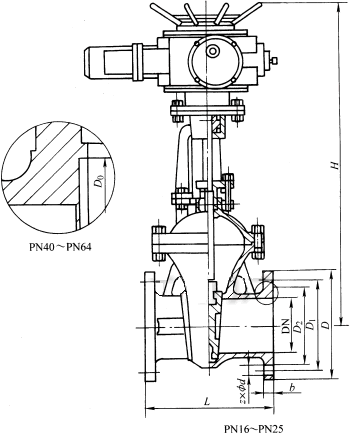

    产品外形结构尺寸图：

    Z941H,Z941Y,Z941W型电动楔式闸阀PN16～PN63外形尺寸图

    电动闸阀安装及调试方法:

    1.电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
    2.电动闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
    3.对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
    4.电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
    5.电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
    6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开到中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

    注：本公司是上海阀门厂家，的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年经验,欢迎您来电洽谈业务！
    声明：本文中所有文字、数据、图片均只适用于参考，Z941H,Z941Y,Z941W型电动楔式闸阀PN16～PN63性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
