闸阀

Z945T、Z945W型铸铁暗杆楔式电动闸阀PN6～PN10
Z945T、Z945W型铸铁暗杆楔式电动闸阀PN6～PN10
产品型号：Z945T、Z945W
口径(DN)：100～600(mm)
压力(PN)：0.6～1.0Mpa
产品价格： 电议
在线咨询
  • 产品详情
    产品说明：
    Z945T、Z945W型铸铁暗杆楔式电动闸阀PN6～PN10驱动方式为电动，连接方式为法兰连接，阀门为暗杆楔式刚性单闸板，阀座密封面材料为铜（Z945T）、灰铸铁（Z945W），公称压力 PN6~PN10，阀体材料为灰铸铁的闸阀。

    产品性能参数：
    Z945T、Z945W型铸铁暗杆楔式电动闸阀PN6～PN10主要性能参数
    型号 PN 工作压力/MPa 适用温度/℃ 适用介质
    Z945T-16 6 0.6 ≤100 水
    Z945T-10 10 1 ≤100 水、蒸汽
    Z945W-10 10 1 ≤100 油品

    产品零部件材料：
    Z945T、Z945W型铸铁暗杆楔式电动闸阀PN6～PN10零部件材料
    型号 材料
    阀体、阀盖、闸板 阀杆 密封面 填料
    Z945T-16 灰铸铁 铬不锈钢 铜合金 石棉
    Z945T-10 灰铸铁 碳钢 黄铜 油浸石棉填料
    Z945W-10 灰铸铁 碳钢 灰铸铁 油浸石棉填料

    产品外形及结构尺寸：
    Z945T-6型铸铁电动暗杆楔式电动闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 z×Φd H 重量/kg
    1400 1080 1630 1560 1510 36×Φ37 3440 44

    Z945T-10、Z945W-10 型铸铁电动暗杆楔式电动闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b H L1 L2 z×Φd D0 重量/kg
    100 230 215 180 155 22 680 170 291 8×Φ18 200 102
    125 255 245 210 185 24 720 170 291 8×Φ18 200 110
    150 280 280 240 210 24 775 170 308 8×Φ23 200 123
    200 330 335 295 265 26 897 325 425 8×Φ23 200 210
    250 380 390 350 320 28 992 325 425 12×Φ23 250 252
    300 420 440 400 368 28 1080 325 460 12×Φ23 250 310
    350 450 500 460 428 30 1161 325 460 16×Φ23 250 380
    400 480 565 515 482 32 1357 408 530 16×Φ25 250 585
    450 510 615 565 532 32 1430 408 530 20×Φ25 360 720
    500 540 670 620 585 34 1557 408 530 20×Φ25 360 815
    600 600 780 725 685 36 1840 408 545 20×Φ30 360 1090


    产品外形结构尺寸图：

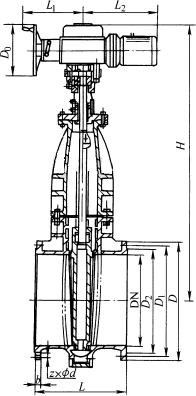

    Z945T、Z945W型铸铁暗杆楔式电动闸阀PN6～PN10外形尺寸图



    电动闸阀安装及调试方法:

    1.电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
    2.电动闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
    3.对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
    4.电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
    5.电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
    6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开到中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

    注：本公司是上海阀门厂家，的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年经验,欢迎您来电洽谈业务！
    声明：本文中所有文字、数据、图片均只适用于参考，Z945T、Z945W型铸铁暗杆楔式电动闸阀PN6～PN10性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
