闸阀

Z973F、Z973H电动刀型闸阀（刀闸阀）PN6～PN16
Z973F、Z973H电动刀型闸阀（刀闸阀）PN6～PN16
产品型号：Z973F、Z973H
口径(DN)：50～500(mm)
压力(PN)：0.6～1.6Mpa
产品价格： 电议
在线咨询
  • 产品详情
    产品说明：
    Z973F、Z973H电动刀型闸阀（刀闸阀）PN6～PN16驱动方式为电动，连接方式为对夹式连接，阀门为明杆平行式刚性单闸板，Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢，公称压力 PN6～16，阀体材料为碳素钢的闸阀。
    配有多回转式电动装置，使阀板作上下直线运动，并可实现远程控制阀门的打开或关闭。通径范围：DN50～DN500，使用温度 ≤100℃，广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

    产品性能参数：
    Z973F、Z973H电动刀型闸阀（刀闸阀）PN6～PN16主要性能参数
    型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
    Z973F-6C 6 0.6 ≤ 100 灰渣等
    Z973H-6C
    Z973F-10C 10 1
    Z973H-10C
    Z973F-16C 16 1.6
    Z973H-16C

    产品零部件材料：
    Z973F、Z973H电动刀型闸阀（刀闸阀）PN6～PN16零部件材料
    型号 材料
    阀体 闸板 密封面 阀杆 填料
    Z973F-6C 碳素钢 铬镍钛不锈钢 氟塑料 铬不锈钢 石棉
    Z973H-6C 镶或喷焊铁基合金
    Z973F-10C 氟塑料
    Z973H-10C 镶或喷焊铁基合金
    Z973F-16C 氟塑料
    Z973H-16C 镶或喷焊铁基合金

    产品外形及结构尺寸：
    Z973F、Z973H (PN6) 型电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
    DN L D1 D2 z×Φd H 电装型号 重量 / kg
    50 50 90 110 4×Φ12 370 DZ10 52
    65 50 110 130 4×Φ12 460 DZ10 53
    80 50 125 150 4×Φ16 590 DZ10 55
    100 50 145 170 4×Φ16 780 DZ10 57
    150 60 200 225 8×Φ16 980 DZ10 71
    200 60 255 280 8×Φ16 1053 DZ15 81
    250 70 310 335 12×Φ16 1060 DZ20 100
    300 80 362 395 12×Φ20 1230 DZ20 123
    350 90 412 445 12×Φ20 1250 DZ30 148
    400 100 462 498 16×Φ20 1770 DZ30 158
    450 120 518 550 16×Φ20 1920 DZ45 225
    500 130 568 600 16×Φ20 2010 DZ45 240

    Z973F、Z973H 型PN10电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
    DN L D1 D2 z×Φd H 电装型号 重量 / kg
    50 50 100 125 4×Φ16 370 DZ10 54
    65 50 120 145 4×Φ16 460 DZ10 60
    80 50 135 160 4×Φ16 590 DZ10 62
    100 50 155 180 8×Φ16 780 DZ10 66
    150 60 210 240 8×Φ20 980 DZ15 84
    200 60 265 295 8×Φ20 1053 DZ20 106
    250 70 320 350 12×Φ20 1060 DZ20 120
    300 80 368 400 12×Φ20 1230 DZ30 220
    350 90 428 460 16×Φ20 1250 DZ30 230
    400 100 482 515 16×Φ22 1770 DZ45 300

    Z973F、Z973H 型 PN16 电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
    DN L D1 D2 z×Φd H 电装型号 重量 / kg
    50 50 100 125 4×Φ16 370 DZ10 65
    65 50 120 145 4×Φ16 460 DZ10 68
    80 50 135 160 8×Φ16 590 DZ10 74
    100 50 155 180 8×Φ16 780 DZ10 77
    150 60 210 240 8×Φ20 980 DZ15 96
    200 60 265 295 12×Φ20 1053 DZ20 114
    250 70 320 355 12×Φ22 1060 DZ20 135
    300 80 375 410 12×Φ22 1230 DZ30 230

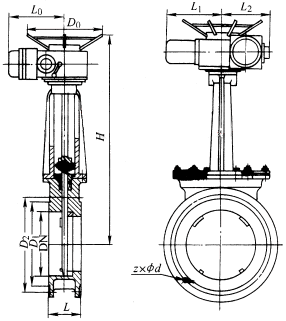

    产品外形结构尺寸图：

    Z973F、Z973H电动刀型闸阀（刀闸阀）PN6～PN16外形尺寸图



    电动闸阀安装及调试方法:

    1.电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
    2.电动闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
    3.对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
    4.电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
    5.电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
    6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开到中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

    注：本公司是上海阀门厂家，的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年经验,欢迎您来电洽谈业务！
    声明：本文中所有文字、数据、图片均只适用于参考，Z973F、Z973H电动刀型闸阀（刀闸阀）PN6～PN16性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
