Z15W-16R、Z15W-16P型不锈钢闸阀

更新时间 2011-10-20 08:24 阅读

Z15W-16R、Z15W-16P型不锈钢闸阀

主要性能参数

Z15W-16R、Z15W-16P型不锈钢闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z15W-16R	16	1.6	﹣20～180	水、轻微腐蚀性气液体、饱和蒸汽、直接饮水	不锈钢	不锈钢	不锈钢	膨胀石墨
Z15W-16P

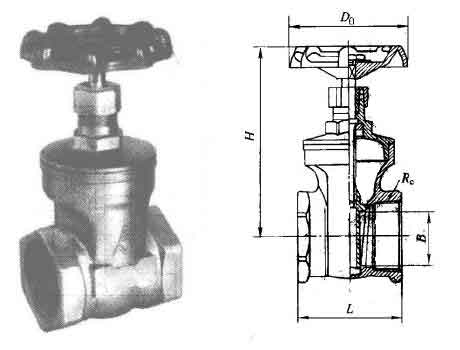

主要外形及结构尺寸

Z15W-16R、Z15W-16P型不锈钢闸阀主要外形及结构尺寸（mm）
DN	Rc/in	L	B	H	D0
15	Rc 1/2	56.5	15	94	70
20	Rc 3/4	60	20	102	70
25	Rc 1	68	25	114	80
32	Rc 1 1/4	75.5	32	124	80
40	Rc 1 1/2	80	40	152.5	100
50	Rc 2	90.5	50	169.5	100
