Z15T-10、Z15W-10型铁钢内螺纹暗杆楔式闸阀

更新时间 2011-10-20 08:25 阅读

Z15T-10、Z15W-10型铁钢内螺纹暗杆楔式闸阀

主要性能参数

Z15T-10、Z15W-10型铁钢内螺纹暗杆楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	阀体、阀盖、闸板	阀杆	密封面	填料
Z15T-10	10	1.0	≤100	水	灰铸铁	铬不锈钢	铜合金	石棉
Z15W-10	10	1.0	≤100	油品	灰铸铁	铬不锈钢	阀体材料	石棉

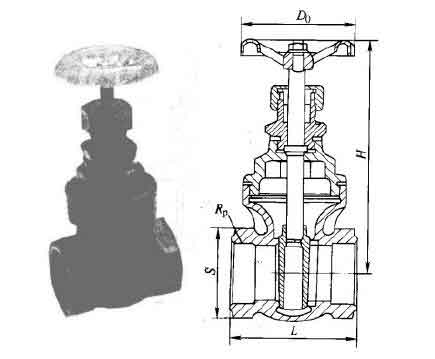

主要外形及结构尺寸

Z15T-10、Z15W-10型铁钢内螺纹暗杆楔式闸阀主要外形及结构尺寸（mm）
DN	Rp/in	L	S	H	D0
15	Rp 1/2	60	32	110	55
20	Rp 3/4	65	36	120	55
25	Rp 1	75	46	145	65
32	Rp 1 1/4	85	55	155	65
40	Rp 1 1/2	95	62	180	80
50	Rp 2	110	75	205	110
65	Rp 2 1/2	120	92	235	120
80	Rp 3	150	105	280	140
