Z40H、Z40Y、Z40W型PN16、PN25钢制楔式闸阀

更新时间 2011-10-23 08:08 阅读

Z40H、Z40Y、Z40W型PN16、PN25钢制楔式闸阀

主要性能参数

Z40H、Z40Y、Z40W型PN16、PN25钢制楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
Z40H-16C	16	1.6	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或肉柔性石墨
Z40H-25	25	2.5
Z40Y-16C	16	1.6					堆焊硬质合金
Z40Y-25	25	2.5
Z40Y-16I	16	1.6	≤550	蒸汽、油品	铬钼合金钢	铬钼合金钢	堆焊铁基合金	柔性石墨
Z40Y-25I	25	2.5
Z40W-16P	16	1.6	≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢本体材料	聚四氟乙烯
Z40W-25P	25	2.5
Z40Y-16P	16	1.6					堆焊铁基合金
Z40Y-25P	25	2.5
Z40Y-16R	16	1.6		腐蚀性介质	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z40Y-25R	25	2.5

主要外形及结构尺寸

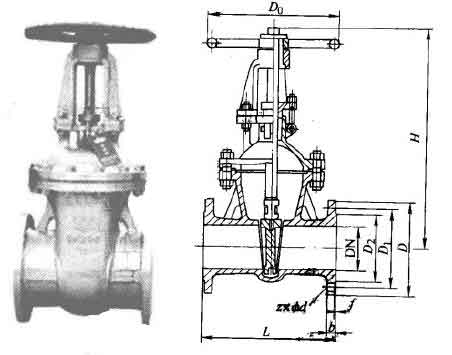

Z40H、Z40Y、Z40W型PN16钢制楔式闸阀外形结构尺寸（mm)
DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量/kg
15	130	95	65	45	14	2	4×Φ14	175	200	4
20	150	105	75	55	14	2	4×Φ14	180	200	5
25	160	115	85	65	14	2	4×Φ14	210	200	6
32	180	135	100	78	16	2	4×Φ18	210	200	7
40	200	145	110	85	16	3	4×Φ18	350	200	19
50	250	160	125	100	16	3	4×Φ18	358	240	29
65	265	180	145	120	18	3	4×Φ18	375	240	33
80	280	195	160	135	20	3	8×Φ18	433	280	45
100	300	215	180	155	20	3	8×Φ18	502	320	63
125	325	245	210	185	22	3	8×Φ18	612	360	108
150	350	280	240	210	24	3	8×Φ23	676	360	134
200	400	335	295	265	26	3	12×Φ23	820	400	192
250	450	405	335	320	30	3	12×Φ25	969	450	273
300	460	460	410	375	30	4	12×Φ25	1142	560	379
350	520	520	470	435	34	4	16×Φ25	1280	640	590
400	580	580	525	485	36	4	16×Φ30	1452	640	850
450	640	640	585	545	40	4	20×Φ30	1541	720	907
500	705	705	650	608	44	4	20×Φ34	1676	720	958
600	840	840	770	718	48	5	20×Φ41	1874	800	1112
