Z42Y-100型法兰连接双闸板铸钢闸阀概述
Z42Y-100型法兰连接双闸板铸钢闸阀的关闭件闸板是楔形的，使用楔形的目的是为了提高辅助的密封载荷。以使金属密封的楔式闸阀既能保证高的介质压力密封，也能对低的介质压力进行密封。这样，金属密封的楔式闸阀所能达到的潜在密封程度就比普通的金属密封平行闸阀高。但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封载荷往往不足以达到进口端密封。
楔式闸阀的阀体上设有导向机构,可防止闸板在开启或关闭时旋转，从而保证密封面相应对准.并使闸板在未达到关闭位置之前不与阀座摩擦.从而减少密封面的磨损。
其缺点是楔式闸阀不能像带导流孔的平板闸阔那样能设置导流孔，且阀杆的热膨胀也会使密封面过载。而且楔式闸阀的密封面比平板闸阀更容易夹杂流动介质所带的固体顺粒。橡胶密封的楔式闸阀能对带微小颗粒的介质进行密封。像平板闸阀一样，楔式闸阀也不适用于进行节流。主要是用于开关次数较少的场合。
与平板闸阀相比，楔式闸阀使用的电动驱动装置较为复杂，因为电动驱动装置限制的不是行程，而是转矩。楔式闸阀有足够大的关闭力矩，才能在阀门关闭时,使闸板楔入阀座达到密封。为了能在全压差下开启，并允许因阀门的零部件的热膨胀而增加的启闭力矩，驱动装置有足够的力矩裕量。
主要性能参数
Z42Y-100型法兰连接双闸板铸钢闸阀主要性能参数
|
型号 |
PN |
工作压力/Mpa |
适用温度/℃ |
适用介质 |
材料 |
|
阀体 |
阀盖 |
阀杆 |
阀瓣 |
万向顶 |
阀座 |
|
Z42Y—100 |
100 |
10.0 |
≤450 |
水、蒸汽 |
碳钢 |
碳钢 |
渗碳钢 |
铬钼钢 |
渗碳钢 |
碳钢 |
主要性能规范
Z42Y-100型法兰连接双闸板铸钢闸阀主要性能规范
|
型号 |
公称压力 |
试验压力/MPa |
适用介质 |
适用温度/℃ |
|
PN/Mpa |
壳体 |
液体密封 |
气体密封 |
|
Z42Y-100 |
10.0 |
15.0 |
11.0 |
0.6 |
水、蒸汽、油品等无腐蚀性介质 |
≤300 |
注：工作温度下的允许工作压力见材料温度-压力表。
闸阀型号编制说明
闸阀型号编制说明
|
阀门类型 |
传动方式 |
连接形式 |
结构形式 |
密封材质 |
公称压力 |
阀体材质 |
|
Z:闸阀 |
注：阀门为
手动时，此
栏不写 |
4:法兰 |
明杆楔式刚性双闸板 |
H:合金钢
Y:硬质合金 |
-10:PN1.0MPa
-16:PN1.6MPa
-25:PN2.5MPa
-40:PN4.0MPa
-64:PN6.4MPa
-100:PN10.0MPa |
C碳钢
H:Cr13系列钢
I：铬钼钢
P:铬镍不锈钢
R:铬镍钼不锈钢
TI：钛及钛合金
V：铬钼钒钢 |
楔式闸阀的密封原理
楔式闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的，使用楔形闸板的目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能对高介质压力， 也能对低介质压力进行密封。关闭时顺时针旋转阀杆，使闸板密封面和阀体密封面密合而达到密封。但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达 到进口端密封。所以说金属密封楔式闸阀属单面强制密封。
主要外形及结构尺寸
Z42Y-100型法兰连接双闸板铸钢闸阀主要外形及结构尺寸(mm)
|
DN |
D0 |
D |
D1 |
D2 |
D3 |
L |
b |
d |
H |
h |
重量/kg |
|
150 |
500 |
350 |
290 |
250 |
204 |
450 |
46 |
34 |
757 |
134 |
209 |
|
200 |
600 |
430 |
360 |
315 |
260 |
550 |
54 |
41 |
893 |
190 |
336 |
|
250 |
600 |
500 |
430 |
382 |
313 |
650 |
60 |
41 |
1019 |
235 |
559 |

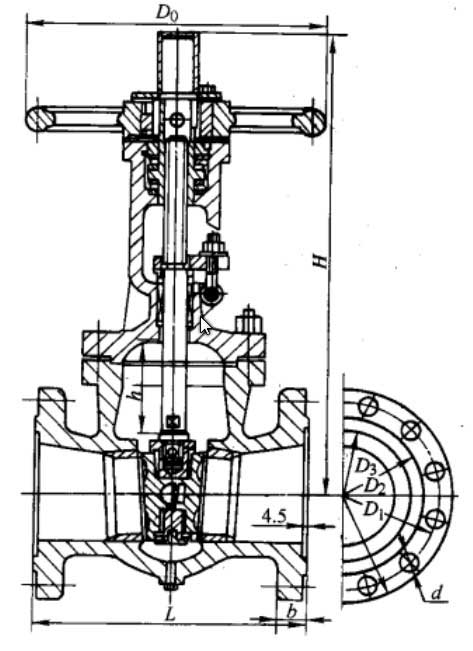

产品外形结构尺寸图
闸阀的选择
在各种类型的阀门中，闸阀是应用广泛的一种。
闸阀是指关闭件(闸板)沿通道轴线的垂直方向移动的阀门.在管路上主要作为切断介质用.即全开或全关使用。一般，闸阀不可作为调节流使用.它可以适用低温低压也可以适用于高温高压，并可根据阀门的不同材质用于各种不同的介质。但闸阀一般不用于输送泥浆等介质的管路中
闸阀具有如下优点:
1、流体阻力小；
2、启、闭所需力矩较小；
3、可以使用在介质向两方向流动的环网管路上.也就是说介质的流向不受限制；
4、全开时，密封面受工作介质的冲蚀比截止阀小;
5、形体结构比较简单，制造工艺性较好;
6、结构长度比较短。
6)结构长度比较短。
由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚到在某些小口径的管路上(如DN15~40mm)，目前仍保留了一部分闸阀。
闸阀亦有一些缺点.主要是:
1)外形尺寸和开启高度都较大，所需安装的空间亦较大;
2)在启闭过程中，密封面间有相对摩擦，磨损较大，甚到在高温时容易引起擦伤现象;
3)一般闸阀都有两个密封副，给加工、研磨和维修增加了一些困难。
4)启、闭时间长。
闸阀有各种不同的结构形式，其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构，常常把闸阀分成几种不同的类型，而常见的形式是平板闸闷和楔式闸阀:根据阀杆的结构，还可分为升降杆(明杆)和旋转杆(暗杆)闸阀。
