Z442H-25、Z442H-100型直齿圆柱齿传动楔式双闸板闸阀

更新时间 2013-12-11 09:08 阅读

主要性能参数

Z442H-25、Z442H-100型直齿圆柱齿传动楔式双闸板闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z442H—25	25	2.5	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z442H—100	100	10.0

主要外形及结构尺寸

Z442H-25型直齿圆柱齿传动楔式双闸板闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z xφd	H	H1	D0	重量/kg
600	800	840	770	718	56	20xφ41	1408	1809	500	2440
700	900	955	875	815	60	24xφ48	1785	2370	640	3020
800	1000	1070	990	930	64	24 xφ48	3030	3620	720	4140

Z442H-100型直齿圆柱齿传动楔式双闸板闸阀主要外形及结构尺寸(mm)
DN		L	D	D1	D2	b	z xφ	H	D0	重量/kg
150		450	350	290	250	46	12 xφ34	—	—	—
200		550	430	360	312	54	12 xφ41	1290	500	27
250		650	500	430	382	60	12 xφ41	—	—	—

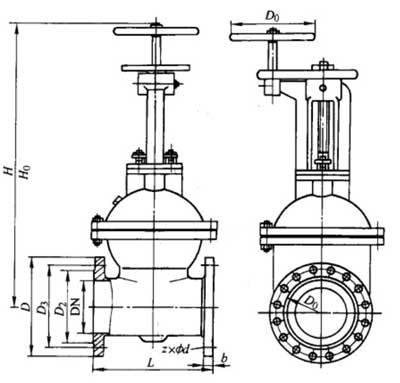

Z442H-25型直齿圆柱齿传动楔式双闸板闸阀主要外形及结构尺寸图
