主要性能参数

Z542H-6C型低压楔式锥齿轮闸阀主要性能参数

型号	PN	工作压力/Mpa		适用温度/℃	适用介质	材料
						阀体、阀盖	闸板、阀座	阀杆
Z542H—6C	6	0.6		≤300	混合气体	碳钢	碳钢+铬锰合金	铬钢

主要外形及结构尺寸

Z542H-6C型低压楔式锥齿轮闸阀主要外形及结构尺寸(mm)

DN	L			H			D		转矩/N*m		重量/kg
1200	1200			3736			609		5800		5319
1500	1300			4598			609		5800		11546
1600	1400			6528			609		5800		13120

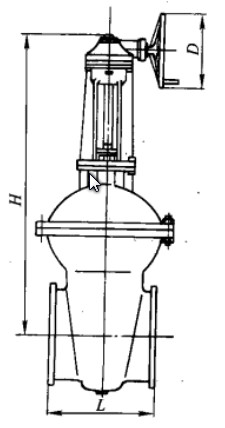

产品外形结构尺寸图
