主要性能参数

Z742H-25型法兰连接液动楔式闸阀主要性能参数

型号	PN	适用温度 /℃	工作压力/MPa	适用介质	材料
					阀体、阀盖、闸板	阀座	阀杆
Z742H—25	25	≤200	2.5	油品	碳钢	碳钢或锻钢	铬钢
		≤300	2.0
		≤425	1.4

主要外形及结构尺寸

Z742H-25型法兰连接液动楔式闸阀主要外形及结构尺寸（mm）

DN	L	D	H	重量/kg
500	700	920	2399	1952
600	800	1040	3196	3567
800	1000	1225	3927	6530

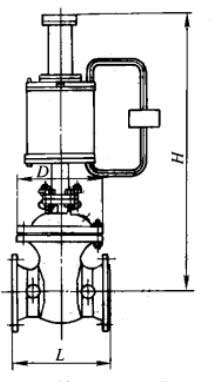

产品外形结构尺寸图
