Z942H—16C、Z942H—25型电动楔式双闸板闸阀

主要性能参数

Z942H—16C、Z942H—25型电动楔式双闸板闸阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体、阀盖、 闸板	闸扞	密封面	填料
Z942H—16C	16	1.6	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z942H—25	25	2.5

主要外形及结构尺寸

Z942H—16C型电动楔式双闸板闸阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd
500	700	705	650	608	44	20×φ34
600	800	840	770	718	48	20×φ41
700	900	910	840	788	50	24×φ41
800	1000	1020	950	898	52	24×φ41

Z942H—25C型电动楔式双闸板闸阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	重量/kg
150	350	300	250	218	30	8×φ25	840	173
200	400	360	310	278	34	12×φ25	994	214
250	450	425	370	332	36	12×φ30	1143	284
300	500	485	430	390	40	16×φ30	1540	—
400	600	610	550	505	48	16×φ34	2050	1130
500	700	730	660	610	52	20×φ41	2553	2090
600	800	840	770	718	56	20×φ41	2920	2682
700	900	955	875	815	60	24×φ48	3230	3476
800	1000	1070	990	930	64	24×φ48	3940	4570

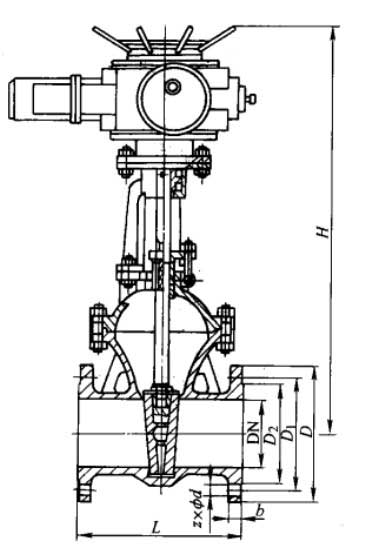

产品外形结构尺寸图
