DkZ41H、DkZ41Y型PN10～PN100钢制真空闸阀

更新时间 2011-11-01 08:20 阅读

DkZ41H、DkZ41Y型PN10～PN100钢制真空闸阀

主要性能参数

DkZ41H、DkZ41Y型PN10～PN100钢制真空闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
DkZ41H-10C	10	1.0	≤425	水、蒸汽、空气	碳钢	不锈钢	合金钢	柔性石墨
DkZ41H-16C	16	1.6
DkZ41H-25	25	2.5
DkZ41H-40	40	4.0
DkZ41H-63	63	6.3
DkZ41H-100	100	10.0
DkZ41Y-10I	10	1.0	≤550	水、蒸汽、空气	铬钼钢	铬钼钢	硬质合金	柔性石墨
DkZ41Y-16I	16	1.6
DkZ41Y-25I	25	2.5
DkZ41Y-40I	40	4.0
DkZ41Y-63I	63	6.3
DkZ41Y-100I	100	10.0

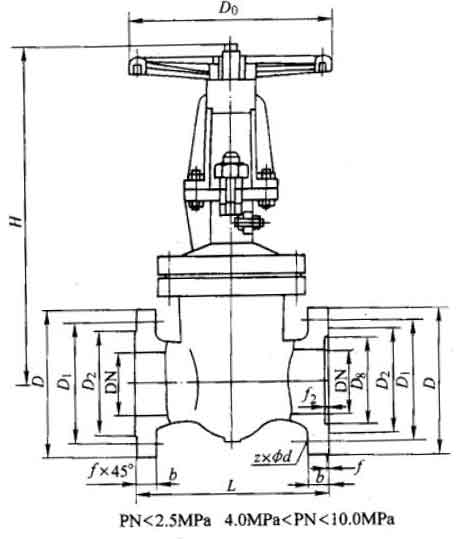

主要外形及结构尺寸

DkZ41H、DkZ41Y型PN10钢制真空闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	16	4×Φ14	2	210	120	5
20	150	105	75	55	16	4×Φ14	2	230	140	7
25	160	115	85	65	16	4×Φ14	2	245	160	9
32	180	135	100	78	18	4×Φ18	2	310	180	13
40	200	145	110	85	18	4×Φ18	3	350	200	28
50	250	160	125	100	20	4×Φ18	3	398	240	30
65	265	180	145	120	20	4×Φ18	3	413	240	35
80	280	195	160	135	22	4×Φ18	3	475	280	47
100	300	215	180	155	22	8×Φ18	3	540	300	66
125	325	245	210	185	24	8×Φ18	3	654	320	113
150	350	280	240	210	24	8×Φ23	3	688	350	141
175	375	310	270	240	26	8×Φ23	3	770	400	168
200	400	335	295	265	26	8×Φ23	3	841	400	202
225	425	365	325	295	26	8×Φ23	3	915	450	239
250	450	390	350	320	28	12×Φ23	3	990	450	287
300	500	440	400	368	28	12×Φ23	4	1111	450	398
350	550	500	460	428	30	16×Φ23	4	1265	550	620
400	600	565	515	482	32	16×Φ25	4	1377	600	893
450	650	615	565	532	32	20×Φ25	4	1565	650	952
500	700	670	620	585	34	20×Φ25	4	1722	700	1006
600	800	780	725	685	36	20×Φ30	5	1996	800	1168
700	900	895	840	800	40	20×Φ30	5	﹣	﹣	﹣
800	1000	1010	950	905	44	24×Φ34	5	﹣	﹣	﹣
900	1100	1110	1050	1005	46	28×Φ34	5	﹣	﹣	﹣
1000	1200	1220	1160	1115	50	28×Φ34	5	﹣	﹣	﹣
