KZ41W型PN63～PN160法兰连接抗硫楔式闸阀

更新时间 2011-11-08 23:11 阅读

KZ41W型PN63～PN160法兰连接抗硫楔式闸阀

主要性能参数

KZ41W型PN63～PN160法兰连接抗硫楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
KZ41W-63S	63	4375	≤200	硫化氢、碳氢化合物、酸碱等腐蚀性介质	CF3M	CF3M	铬镍钼钢	铬镍钼钢
		4.11	≤300
		3.99	≤350
		3.85	≤400
KZ41W-100S	100	7.40	≤200
		6.40	≤300
		6.20	≤350
		6.00	≤400
KZ41W-160S	160	11.90	≤200
		10.30	≤300
		9.90	≤350
		9.60	≤400

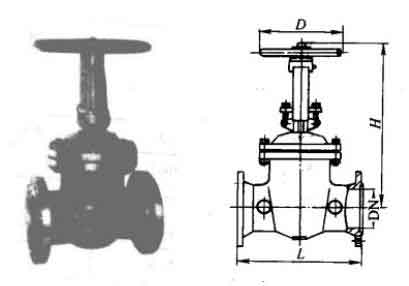

主要外形及结构尺寸

KZ41W型PN63法兰连接抗硫楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	H	重量/kg
50	250	280	371	34
65	280	280	395	43
80	310	320	455	60
100	350	360	550	92
125	400	400	628	140
150	450	450	718	203
200	550	560	875	327
250	650	640	1050	467
300	750	640	1470	590
350	850	640	1616	595
400	950	700	1803	1424

KZ41W型PN100法兰连接抗硫楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	H	重量/kg
50	250	320	433	52
65	280	320	466	70
80	310	360	540	89
100	350	400	606	130
125	400	450	689	223
150	450	560	775	295
200	550	640	980	559
250	650	700	1373	779
300	750	700	1603	1108

KZ41W型PN160法兰连接抗硫楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	H	重量/kg
50	300	360	515	73
65	340	360	560	111
80	390	400	568	141
100	450	450	630	185
125	525	560	725	320
150	600	600	800	462
200	750	720	990	711
