PZ941Tc型PN16～PN63电动陶瓷排渣闸阀

更新时间 2011-11-22 08:27 阅读

PZ941Tc型PN16～PN63电动陶瓷排渣闸阀

主要性能参数

PZ941Tc型PN16～PN63电动陶瓷排渣闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ941Tc-16C	16	1.6	≤100	灰渣水混合物灰水比1：1.5，粒度≤50mm)	碳素钢	碳素钢+陶瓷		铬不锈钢	橡胶石棉板	石棉石墨
PZ941Tc-25	25	2.5
PZ941Tc-40	40	4.0
PZ941Tc-63	63	6.3

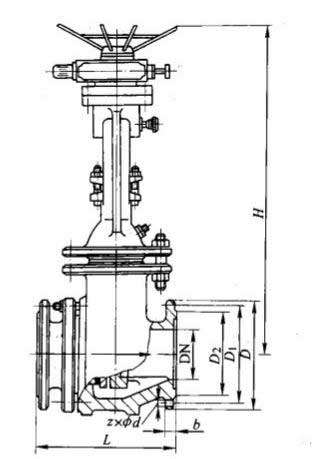

主要外形及结构尺寸

PZ941Tc-16型电动陶瓷排渣闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩 /N.m	电动机功率 /kW	重量/kg
50	250	165	125	99	20	4×Φ18	585	DZ20	200	0.37	94
80	280	200	160	132	20	8×Φ18	910	DZ20	200	0.37	112
100	300	220	180	156	22	8×Φ18	1080	DZ20	200	0.37	140
150	350	285	240	211	24	8×Φ22	1200	DZ30	300	0.55	195
200	400	340	295	266	24	8×Φ22	1312	DZ30	300	0.55	260
250	450	395	350	319	26	12×Φ22	1400	DZ45	450	1.5	374
300	500	445	400	370	26	12×Φ22	1540	DZ60	600	2.2	455
350	550	505	460	429	26	16×Φ22	1700	DZ60	600	2.2	648
400	600	565	515	480	28	16×Φ26	1850	DZ120	1200	3	960
450	650	615	565	530	28	20×Φ26	2060	DZ120	1200	3	1280
500	700	670	620	582	30	20×Φ26	2270	DZ180	1800	5.5	1740

PZ941Tc-25型电动陶瓷排渣闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩 /N.m	电动机功率 /kW	重量/kg
50	250	165	125	102	20	4×Φ18	585	DZ20	200	0.37	99
80	280	200	160	133	22	8×Φ18	910	DZ20	200	0.37	118
100	300	235	190	158	24	8×Φ22	1080	DZ20	200	0.37	147
150	350	300	250	212	30	8×Φ26	1200	DZ30	300	0.55	204
200	400	360	310	278	34	12×Φ26	1312	DZ30	300	0.55	270
250	450	425	370	335	36	12×Φ30	1400	DZ45	450	1.5	383
300	500	485	430	390	40	16×Φ30	1540	DZ60	600	2.2	278
350	550	555	490	450	44	16×Φ33	1700	DZ60	600	2.2	680
400	600	620	550	505	48	16×Φ36	1850	DZ120	1200	3	1008
450	650	670	600	555	50	20×Φ36	2060	DZ120	1200	3	1344
500	700	730	660	615	52	20×Φ36	2270	DZ180	1800	5.5	1884
