SZ40H、SZ940H型PN16～PN63水封闸阀

更新时间 2011-10-25 08:19 阅读

SZ40H、SZ940H型PN16～PN63水封闸阀

主要性能参数

SZ40H、SZ940H型PN16～PN63水封闸阀主要性能参数
型号	PN	工作压力 (Mpa)	材料
			阀体、阀盖、闸板	阀座	隔环	填料	支架	手轮	阀杆
SZ40H-16C～63	16～63	1.6～6.3	WCB	25	1Cr13	柔性石墨	WCB	QT450-10	1Cr13
SZ940H-16C～63

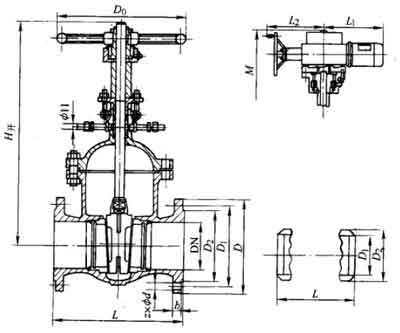

主要外形及结构尺寸

SZ40H、SZ940H型PN16水封闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H开	D0	H	L1	L2	重量/kg
DN	L	D	D1	D2	b	z×Φd	H开	D0	H	L1	L2	SZ40	SZ940
50	250	160	125	100	16	4×Φ18	440	240	600	308	170	24	56
65	265	180	145	120	18	4×Φ18	477	280	692	363	197	38	80
80	280	195	160	135	20	8×Φ18	542	280	759	381	325	40	130
100	300	215	180	155	20	8×Φ18	638	280	815	381	325	50	150
125	325	245	210	185	22	8×Φ18	638	320	895	381	325	64	152
150	350	280	240	210	24	8×Φ23	890	320	993	411	325	80	202
200	400	335	295	265	26	12×Φ23	1073	400	1074	460	325	21	308
250	450	405	355	320	30	12×Φ25	1284	450	1306	530	408	290	459
300	500	460	410	375	30	12×Φ25	1514	560	1557	545	408	430	557
350	550	520	470	435	34	16×Φ25	1812	640	1790	577	445	363	886
400	600	580	525	485	36	16×Φ30	1904	720	1945	617	445	865	1162
500	700	705	650	608	44	20×Φ34	2305	750	2341	755	430	823	﹣
