Z15W-20T型内螺纹联接黄铜闸阀

更新时间 2011-10-22 08:19 阅读

Z15W-20T型内螺纹联接黄铜闸阀

主要性能参数

Z15W-20T型内螺纹联接黄铜闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z15W-20T	20	2.0	﹣20～180	水、非腐蚀性液体、饱和蒸汽	黄铜	黄铜	黄铜	膨胀石墨、聚四氟乙烯

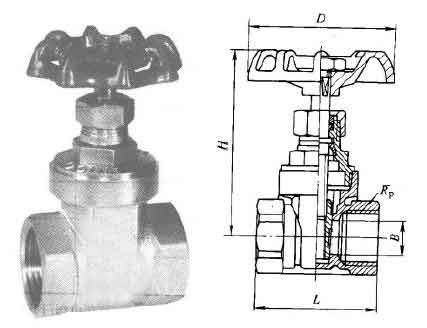

主要外形及结构尺寸

Z15W-20T型内螺纹联接黄铜闸阀主要外形及结构尺寸（mm）
DN/mm	Rp/in	L	B	H	D
15	Rp 1/2	47.6	13	72	55
20	Rp 3/4	53	19	81	55
25	Rp 1	59	25	94.5	60
32	Rp 1 1/4	76	31.7	119	80
40	Rp 1 1/2	79	38.1	129.5	80
50	Rp 2	85	50	153	100
65	Rp 2 1/2	97	60	185	110
80	Rp 3	111	71	210	130
100	Rp 4	132	97	267	130
