Z40型900(Lb)～2500(Lb)自紧密封楔式闸阀

更新时间 2011-10-26 08:36 阅读

Z40型900(Lb)～2500(Lb)自紧密封楔式闸阀

主要性能参数

Z40型900(Lb)～2500(Lb)自紧密封楔式闸阀主要性能参数
壳体材料	压力级（Lb)	适用温度（℃）	适用介质	材料
壳体材料	压力级（Lb)	适用温度（℃）	适用介质	阀体	阀盖	阀杆	闸板	阀座	支架	填料
ASTM A216WCB	900	≤427	水、蒸汽、油品等无腐蚀性介质	WCB	25钢	铬不锈钢	WCB堆焊硬质合金	25钢堆焊硬质合金	WCB	石棉石墨或柔性石墨
ASTM A217WC1	1500	≤454		WC1	铬钼钢	2Cr1Mo1V1 或 38CrMoA1A	WC1堆焊硬质合金	铬钼钢堆焊硬质合金
ASTM A217WC6	﹣	≤552		WC6	铬钼钒钢		铬钼钒钢堆焊硬质合金	铬钼钒钢堆焊硬质合金
ASTM A217WC9	2500	≤593		WC9	铬钼钒钢		铬钼钒钢堆焊硬质合金	铬钼钒钢堆焊硬质合金

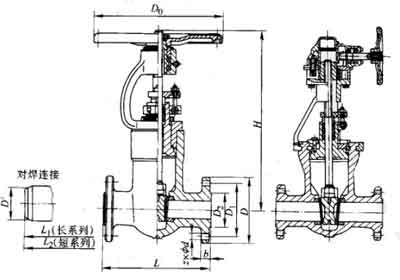

主要外形及结构尺寸

Z40型900(Lb)自紧密封楔式闸阀主要外形及结构尺寸（mm)
DN	DN/in	L	L1	L2	D	D1	D2	b	z×Φd	D1	H	D0
50	2	368	368	216	216	165.1	92	44.4	8×Φ25.5	60.5	465	250
80	3	381	381	305	241.5	190.5	127	44.4	8×Φ25.5	89.1	625	300
100	4	457	457	356	292	235	157	50.9	8×Φ32	114.3	855	350
150	6	610	610	508	381	317.5	216	62.4	12×Φ32	168.4	1195	450
200	8	737	737	660.5	470	393.7	270	69.9	12×Φ38	218.4	1220	500
250	10	838	838	787.5	546	469.9	324	76.4	16×Φ38	273	1440	550
300	12	965	965	914.5	610	533.4	381	85.4	20×Φ38	324	1622	600

Z40型1500(Lb)自紧密封楔式闸阀主要外形及结构尺寸（mm)
DN	DN/in	L	L1	L2	D	D1	D2	b	z×Φd	D1	H	D0
50	2	368.5	368.5	216	216	165.1	92	44.9	8×Φ25.5	60.5	465	350
80	3	470	470	305	267	203.2	127	54.4	8×Φ32	89.1	625	450
100	4	546	546	406	311	241.3	157	60.4	8×Φ35	114.3	800	500
150	6	705	705	559	394	317.5	216	89.4	12×Φ38	168	1200	450
200	8	832	832	711	483	393.7	270	98.4	12×Φ45	216	1220	500
250	10	991	991	864	584	482.6	324	114.4	16×Φ51	260	1440	550
300	12	1130.5	1130.5	990.5	672	571.5	381	130.4	216×Φ54	323.5	1622	600
