Z40M型150(Lb)～600(Lb)不锈钢楔式闸阀

更新时间 2011-10-26 08:54 阅读

Z40M型150(Lb)～600(Lb)不锈钢楔式闸阀

主要性能参数

Z40M型150(Lb)～600(Lb)不锈钢楔式闸阀主要性能参数
型号	压力级 (Lb)	适用温度（℃）	适用介质	材料
				阀体、阀盖、闸板	闸杆	密封面	填料
Z40M-150(Lb)P	150	≤150	腐蚀性介质	铬镍钛不锈钢	蒙乃尔合金	蒙乃尔合金镶氟	聚四氟乙烯
Z40M-300(Lb)P	300
Z40M-600(Lb)P	600

主要外形及结构尺寸

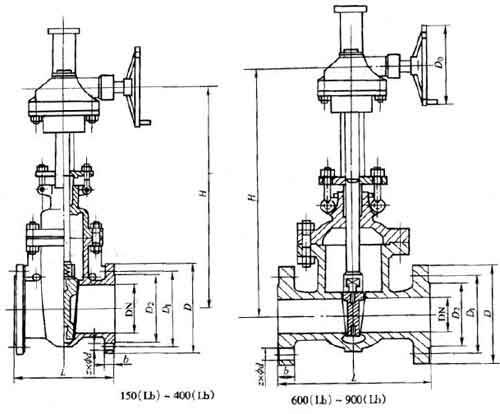

Z40M型150(Lb)不锈钢楔式闸阀主要外形及结构尺寸（mm)
DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈
50	2	178	152	120.5	120.5	16	4×Φ19	335	200
80	3	203	190	152.5	152.5	19	4×Φ19	415	250
100	4	229	229	190.5	190.5	24	8×Φ19	476	300
125	5	254	254	216	216	24	8×Φ22	565	300
150	6	267	279	241.5	241.5	26	8×Φ22	595	350
200	8	292	343	298.5	298.5	29	8×Φ22	730	350
250	10	330	406	362	362	31	12×Φ25	880	400
300	12	356	483	432	432	32	12×Φ25	1035	400

Z40M型300(Lb)不锈钢楔式闸阀主要外形及结构尺寸（mm)
DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈
50	2	216	165	127	92	23	8×Φ19	355	200
80	3	283	210	168.5	127	29	8×Φ22	440	250
100	4	305	254	200	157	32	8×Φ22	500	300
125	5	381	278	235	186	35	8×Φ22	605	350
150	6	403	318	270	216	37	12×Φ22	630	350
200	8	419	381	330	270	42	12×Φ25	790	400
250	10	457	445	387.5	324	48	16×Φ29	920	450
300	12	502	521	451	381	51	20×Φ32	1125	500
