Z40W-16Ti、Z40W-25Ti型钛合金楔式闸阀

更新时间 2011-10-23 08:15 阅读

Z40W-16Ti、Z40W-25Ti型钛合金楔式闸阀

主要性能参数

Z40W-16Ti、Z40W-25Ti型钛合金楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
Z40W-16Ti	16	1.6	≤200	氧化腐蚀性介质	ZTA2	TC4	本体材料	聚四氟乙烯
Z40W-25Ti	25	2.5

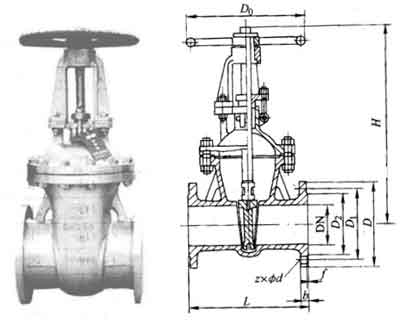

主要外形及结构尺寸

Z40W-16Ti型钛合金楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量/kg
15	130	95	65	45	14	2	4×Φ14	175	200	4
20	150	105	75	55	14	2	4×Φ14	180	200	5
25	160	115	85	65	14	2	4×Φ14	210	200	6
32	180	135	100	78	16	2	4×Φ18	210	200	7
40	200	145	110	85	16	3	4×Φ18	350	200	19
50	250	160	125	100	16	3	4×Φ18	358	240	29
65	265	180	145	120	18	3	4×Φ18	375	240	33
80	280	195	160	135	20	3	8×Φ18	433	280	45
100	300	215	180	155	20	3	8×Φ18	502	320	63
125	325	245	210	185	22	3	8×Φ18	612	360	108
150	350	280	240	210	24	3	8×Φ23	676	360	134
200	400	335	295	265	26	3	12×Φ23	820	400	192
250	450	405	355	320	30	3	12×Φ25	969	450	273
300	500	460	410	375	30	4	12×Φ25	1142	560	379
350	550	520	470	435	34	4	16×Φ25	1280	640	590
400	600	580	525	485	36	4	16×Φ30	1452	640	850
450	650	640	585	545	40	4	20×Φ30	1541	720	907
500	700	705	650	608	44	4	20×Φ34	1676	720	958
600	800	840	770	718	48	5	20×Φ41	1874	800	1112

Z40W-25Ti型钛合金楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量/kg
15	130	95	65	45	16	2	4×Φ14	175	200	4
20	150	105	75	55	16	2	4×Φ14	180	200	5
25	160	115	85	65	16	2	4×Φ14	210	220	6
32	180	135	100	78	18	2	4×Φ18	210	220	7
40	200	145	110	85	18	3	4×Φ18	350	220	18
50	250	160	125	100	20	3	4×Φ18	358	250	25
65	265	180	145	120	22	3	4×Φ18	373	280	35
80	280	195	160	135	22	3	8×Φ18	435	300	50
100	300	230	190	160	24	3	8×Φ23	500	350	65
125	325	270	220	188	28	3	8×Φ25	614	400	100
150	350	300	250	218	30	3	8×Φ25	674	450	135
200	400	360	310	278	34	3	12×Φ25	818	500	180
250	450	425	370	332	36	3	12×Φ30	969	550	207
300	500	485	430	390	40	4	16×Φ30	530	560	400
350	550	550	490	448	44	4	16×Φ34	1280	640	631
400	600	610	550	505	48	4	16×Φ34	1450	640	900
450	650	660	600	555	50	4	20×Φ34	1541	720	1013
500	700	730	660	610	52	4	20×Φ41	1676	720	1166
600	800	840	770	718	56	5	20×Φ41	1874	800	1112
700	900	955	875	815	60	5	20×Φ48	2280	850	﹣
800	1000	1070	990	930	64	5	20×Φ48	2420	700	﹣
