Z40X型PN10、PN16弹性座封闸阀

更新时间 2011-10-23 08:15 阅读

Z40X型PN10、PN16弹性座封闸阀

主要性能参数

Z40X型PN10、PN16弹性座封闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃）	适用介质	材料
					阀体、阀盖	弹簧阀杆	密封面	填料
Z40X-10	10	1.0	≤80	清水、污水、油、气	球墨铸铁	不锈钢	丁腈橡胶铜合金	丁腈橡胶
Z40X-16	16	1.6

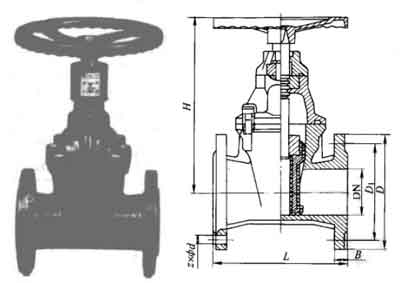

主要外形及结构尺寸

Z40X型PN10、PN16弹性座封闸阀主要外形及结构尺寸（mm)
DN		L/mm	D/mm	D1		z×Φd		B/mm	H/mm
mm	in	L/mm	D/mm	PN10	PN16	PN10	PN16	B/mm	H/mm
50	2	178	165	125		4×Φ19		19	340
65	2.5	190	185	145		4×Φ19		19	370
80	3	203	200	160		8×Φ19		19	410
100	4	229	220	180		8×Φ19		19	450
125	5	254	250	210		8×Φ19		19	480
150	6	267	285	240		8×Φ23		19	550
200	8	290	340	295		8×Φ23	12×Φ23	20	630
250	10	330	405	350	355	12×Φ23	12×Φ28	22	750
300	12	356	460	400	410	12×Φ23	12×Φ28	24.5	820
350	14	381	520	460	470	12×Φ23	12×Φ28	26.5	980
400	16	406	580	515	525	16×Φ28	16×Φ31	28	1010
450	18	432	640	565	585	20×Φ28	20×Φ31	30	1270
500	20	457	715	620	650	20×Φ28	20×Φ34	31.5	1270
600	24	508	810/840	725	770	20×Φ31	20×Φ37	36	1390
