Z41型PN16～PN40带吹扫孔钢制楔式闸阀

更新时间 2011-11-03 08:29 阅读

Z41型PN16～PN40带吹扫孔钢制楔式闸阀

主要性能参数

Z41型PN16～PN40带吹扫孔钢制楔式闸阀主要性能参数
型号	PN	工作压力 /MPa	适用介质	适用温度 /℃	材料
					阀体、阀盖、闸板	阀座、闸板、及密封面	阀杆	填料	手轮
吹1/Z41Y-16C	16	1.6	石油裂解气等	≤425	碳素钢	堆焊硬质合金	铬不锈钢	石棉石墨或柔性石墨	球墨铸铁或铸钢
吹2/Z41Y-16C
吹1/Z41Y-16I				≤550	铬钼合金钢		铬钼合金钢	柔性石墨
吹2/Z41Y-16I
吹1/Z41Y-25C	25	2.5		≤425	碳素钢		铬不锈钢	石棉石墨或柔性石墨
吹2/Z41Y-25C
吹1/Z41Y-25I				≤550	铬钼合金钢		铬钼合金钢	柔性石墨
吹2/Z41Y-25I
吹1/Z41Y-40	4	4.0		≤425	碳素钢		铬不锈钢	石棉石墨或柔性石墨
吹2/Z41Y-40
吹1/Z41Y-40				≤550	铬钼合金钢		铬钼合金钢	柔性石墨
吹2/Z41Y-40

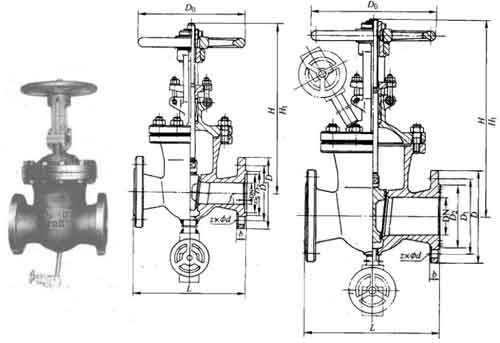

主要外形及结构尺寸

Z41型PN16带吹扫孔钢制楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	160	125	100	16	4×Φ18	359	420	240	34
65	265	180	145	120	18	4×Φ18	373	452	240	40
80	280	195	160	135	20	8×Φ18	435	530	280	52
100	300	215	180	155	20	8×Φ18	500	620	320	69
125	325	245	210	185	22	8×Φ18	614	756	360	107
150	350	280	240	210	24	8×Φ23	674	845	360	140
200	400	335	295	265	26	12×Φ23	818	1040	400	200
250	450	405	355	320	30	12×Φ25	970	1244	450	275
300	500	460	410	375	30	12×Φ25	1145	1474	560	385
350	550	520	470	435	34	16×Φ25	1280	1663	640	605
400	600	580	525	485	36	16×Φ30	1450	1886	720	865
