Z41H、Z41Y型PN100～PN250钢制楔式闸阀

更新时间 2011-11-14 08:26 阅读

Z41H、Z41Y型PN100～PN250钢制楔式闸阀

主要性能参数

Z41H、Z41Y型PN100～PN250钢制楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
Z41H-100～200	100～200	10～20	水、蒸汽、油品	≤425	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z41Y-100～200
Z41Y-250	250	25
Z41Y-100I～160I	100～160	10～16	蒸汽、油品	≤550	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z41Y-100P～160P			弱腐蚀性介质	≤150	铬镍钛不锈钢	铬镍钛不锈钢		聚四氟乙烯
Z41Y-100R～160R					铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z41Y-100V～160V			水、蒸汽、油品	≤570	铬钼钒钢	铬不锈钢	堆焊硬质合金	柔性石墨

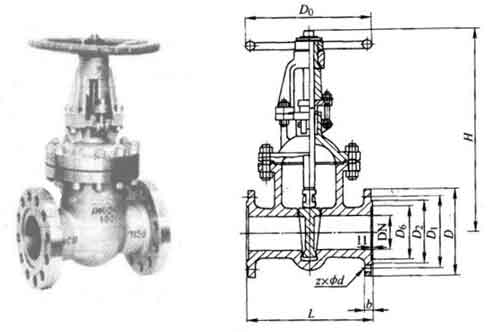

主要外形及结构尺寸

Z41H、Z41Y型PN100钢制楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	H1	D0	重量/kg
15	170	105	75	55	35	20	4×Φ14	175	195	120	8
20	190	125	90	68	45	22	4×Φ18	180	205	120	12
25	210	135	100	78	50	24	4×Φ18	210	240	140	16
32	230	150	110	82	65	24	4×Φ23	230	266	160	20
40	340	165	125	95	75	26	4×Φ23	320	405	240	32
50	250	195	145	112	85	28	4×Φ25	359	420	280	51
65	280	220	170	135	110	32	8×Φ25	373	525	320	40
80	310	230	180	148	115	34	8×Φ25	435	530	360	89
100	350	265	210	172	145	38	8×Φ30	500	620	400	130
125	400	310	250	210	175	42	8×Φ34	614	756	450	223
150	450	350	290	250	205	46	12×Φ34	674	845	560	295
200	550	430	360	312	265	54	12×Φ41	818	1040	640	560
250	650	500	430	382	320	60	12×Φ41	970	1244	720	640
300	750	585	500	442	﹣	70	16×Φ48	﹣	﹣	﹣	﹣
