闸阀标准系列

Z41H、Z41Y型150（Lb)～600(Lb)钢制楔式闸阀

更新时间 2011-11-13 09:46 阅读

Z41H、Z41Y型150（Lb)～600(Lb)钢制楔式闸阀

主要性能参数

Z41H、Z41Y型150（Lb)～600(Lb)钢制楔式闸阀主要性能参数
型号	压力级 (Lb)	适用温度（℃）	适用介质	材料
型号	压力级 (Lb)	适用温度（℃）	适用介质	阀体、阀盖、闸板	闸杆	密封面	填料
Z41Y-150(Lb)	150	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41Y-150(Lb)P	150	≤200	腐蚀性介质	铬镍钛钢	铬镍钛钢	﹣	﹣
Z41Y-150(Lb)R	150	≤200	腐蚀性介质	铬镍钛钢	铬镍钼钛钢	﹣	﹣
Z41Y-300(Lb)	30	≤425	水、蒸汽、油品	铬镍钛钢	铬镍钼钛钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41Y-300(Lb)P	300	≤200	腐蚀性介质	碳素钢	铬不锈钢	﹣	﹣
Z41Y-300(Lb)R	300	≤200	腐蚀性介质	铬镍钛钢	铬不镍钛钢	﹣	﹣
Z41Y-400(Lb)	400	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	﹣	石棉石墨或柔性石墨
Z41Y-600(Lb)	600	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	﹣	石棉石墨或柔性石墨
Z41H-150(Lb)	150	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41H-300(Lb)	300						石棉石墨或柔性石墨
Z41H-400(Lb)	400						石棉石墨或柔性石墨
Z41Y-300(Lb)I	300	≤550	水、蒸汽、油品	铬钼钢	铬不锈钢	﹣	石棉石墨或柔性石墨
Z41Y-400(Lb)I	400	≤450	非腐蚀性介质	铬镍钛不锈钢	铬钼钢+钴铬钨	﹣	石棉石墨或柔性石墨
Z41Y-400(Lb)P	400	≤150	弱腐蚀性介质	铬镍钼钛钢	铬镍钛不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41Y-400(Lb)R	400	≤200	腐蚀性介质	铬镍钼钛钢	铬镍钼钛钢+ 钴铬钨	铬不锈钢	﹣
Z41H-600(Lb)	600	≤200	非腐蚀性介质	碳钢	铬钢	﹣	﹣
Z41H-600(Lb)I		≤350	非腐蚀性介质	碳钢	铬钢
Z41H-600(Lb)P		≤200	腐蚀性介质	铬镍钛钢	铬钼钒钢
Z41Y-600(Lb)R	600	≤150	腐蚀性介质	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	石棉石墨或柔性石墨

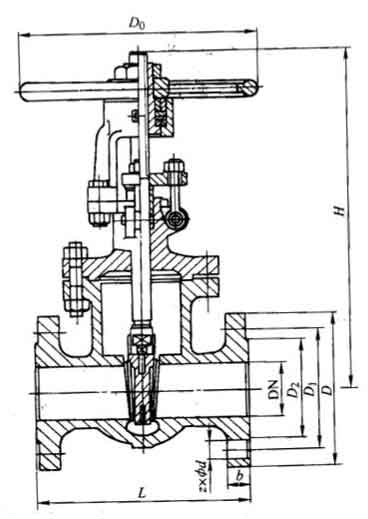

主要外形及结构尺寸

Z41H、Z41Y型150（Lb)钢制楔式闸阀主要外形及结构尺寸(mm)
DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
50	2	178	152	120.5	120.5	16	4×Φ19	323	200	23
65	2 1/2	190	178	139.5	139.5	18	4×Φ19	347	250	32
80	3	203	190	152.5	152.5	19	4×Φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×Φ19	457	300	63
125	5	254	254	216	216	24	8×Φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×Φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×Φ22	762	350	171
250	10	330	406	362	362	31	12×Φ25	895	400	263
300	12	356	483	432	432	32	12×Φ25	1080	500	346
350	14	381	533	476	476	35	12×Φ29	1295	600	488
400	16	406	579	540	540	37	16×Φ29	1435	600	621
450	18	432	635	578	578	40	16×Φ32	1626	650	814
500	20	457	698	635	635	43	20×Φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×Φ35	2175	700	1492
750	30	610	984	914.5	914	75	28×Φ35	2692	700	2272
