Z41H型PN40～PN200法兰连接钢制闸阀

更新时间 2011-11-07 08:32 阅读

Z41H型PN40～PN200法兰连接钢制闸阀

主要性能参数

Z41H型PN40～PN200法兰连接钢制闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	阀体、阀盖、闸板	阀杆	密封面	填料
Z41H-40～200	40～200	4.0～20.0	水、蒸汽、油品	≤425	碳钢	铬不锈钢	碳钢+cr13或硬质合金	柔性石墨
Z41H-40I～200I	40～200	4.0～20.0	水、蒸汽、油品	≤550	铬钼钢	合金钢	合金钢+硬质合金
Z41H-40P～200P	40～200	4.0～20.0	醋酸类	≤200	铬镍钛钢	不锈钢	不锈钢或不锈钢+硬质合金
Z41H-40R～200R	40～200	4.0～20.0	醋酸类	≤200	铬镍钼钛钢	不锈钢	不锈钢或不锈钢+硬质合金

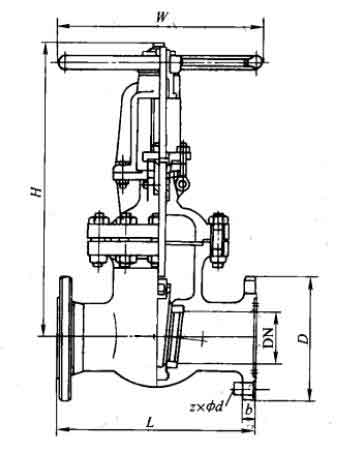

主要外形及结构尺寸

Z41H型PN40法兰连接钢制闸阀主要外形及结构尺寸(mm)
DN	L	D	H	W	重量/kg
50	250	160	685	250	30
65	280	180	705	250	41
80	310	195	780	250	48
100	350	230	805	300	78
125	400	270	890	350	112
150	450	300	945	350	152
200	550	375	1100	400	200
250	650	445	1350	450	300
300	750	510	1445	500	450
350	850	570	1665	﹣	680
400	950	655	1930	﹣	850

Z41H型PN63法兰连接钢制闸阀主要外形及结构尺寸(mm)
DN	L	D	H	W	重量/kg
50	250	175	685	250	30
65	280	200	705	300	42
80	310	210	780	350	51
100	350	250	805	400	80
125	400	295	890	400	125
150	450	340	1002	450	175
200	550	405	1150	450	220
250	650	470	1350	500	320
300	750	530	1528	650	490
350	850	595	1792	﹣	680
400	950	670	2180	﹣	920

Z41H型PN100法兰连接钢制闸阀主要外形及结构尺寸(mm)
DN	L	D	H	W	重量/kg
50	250	195	680	300	48
65	280	220	720	300	68
80	310	230	870	350	92
100	350	265	885	400	133
125	400	310	1020	450	216
150	450	350	1110	500	275
200	550	430	1225	500	360
250	650	500	1257	550	700
