Z41T-125(Lb)、Z41H-125(Lb)型铁制楔式闸阀

更新时间 2011-11-14 08:26 阅读

Z41T-125(Lb)、Z41H-125(Lb)型铁制楔式闸阀

主要性能参数

Z41T-125(Lb)、Z41H-125(Lb)型铁制楔式闸阀主要性能参数
型号	压力级 (Lb)	适用介质	适用温度（℃）	材料
				阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
Z41T-125(Lb)	125	水、蒸汽油品等	≤200	灰铸铁	灰铸铁堆焊铜合金	镶铜合金或堆焊铜合金	铬不锈钢或铜合金	橡胶石棉板	柔性石墨
Z41H-125(Lb)					灰铸铁镶铬不锈钢	镶铬不锈钢	铬不锈钢

主要外形及结构尺寸

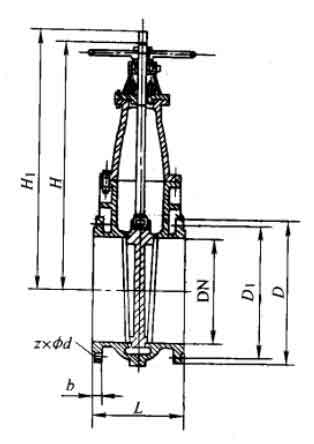

Z41T-125(Lb)、Z41H-125(Lb)型铁制楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	b	z×Фd	D0	H	H1	重量/kg
50	178	165	125	20	4×Ф17.5	190	319	378	20
65	190	185	145	20	4×Ф17.5	190	346	419	27
80	203	200	160	22	8×Ф17.5	190	397	486	36
100	229	220	180	24	8×Ф17.5	229	473	584	52
125	254	250	210	26	8×Ф17.5	254	565	702	70
150	267	285	240	26	8×Ф22	305	629	791	93
200	292	340	295	28	8×Ф22	356	779	994	139
250	330	395	350	28	12×Ф22	406	947	1205	218
300	356	445	400	28	12×Ф22	457	1087	1407	322
350	381	534	460	30	16×Ф22	508	1270	1647	459
400	406	597	515	32	16×Ф26	559	1435	1885	589
450	432	635	565	32	20×Ф26	610	1600	2080	723
500	457	699	620	34	20×Ф26	610	1740	2310	858
600	508	813	725	36	20×Ф30	762	2029	2669	1322
