Z41Y型150（Lb)～600(Lb)法兰闸阀

更新时间 2011-11-14 08:28 阅读

Z41Y型150（Lb)～600(Lb)法兰闸阀

主要性能参数

Z41Y型150（Lb)～600(Lb)法兰闸阀主要性能参数
型号	压力级 (Lb)	适用介质	适用温度（℃）	材料
型号	压力级 (Lb)	适用介质	适用温度（℃）	阀体、阀盖	阀杆	阀板	填料、垫圈
Z41Y-150(Lb)～600(Lb)	150～600	水、蒸汽、油品等	≤425	WCB	2Cr13	WCB	V形聚四氟乙烯、柔性石墨、柔性石墨缠绕垫、聚四氟乙烯片
Z41Y-150(Lb)P～600(Lb)P	150～600	硝酸等腐蚀性介质	≤125	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni9Ti	V形聚四氟乙烯、柔性石墨、柔性石墨缠绕垫、聚四氟乙烯片

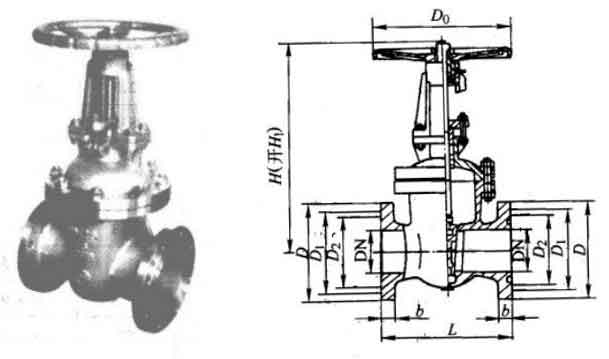

主要外形及尺寸

Z41Y-150（Lb)型法兰闸阀主要外形及尺寸(mm)
DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	178	409	152	120.5	92	19.1	4×Φ19	200
3	203	570	190	152.5	127	23.9	4×Φ19	250
4	229	590	229	190.5	157	23.9	8×Φ19	250
6	267	630	279	241.5	216	25.4	8×Φ22	300
8	292	690	343	298.5	270	28.5	8×Φ22	350
10	330	1158	406	362	324	30.2	12×Φ25	400
12	356	1378	483	432	381	31.8	12×Φ25	450
14	381	1543	533	467.5	413	35	12×Φ29	500
16	406	1738	597	539.5	470	36.6	16×Φ29	600
18	432	1959	635	578	533	39.7	16×Φ32	600
20	457	2214	698	635	584	42.9	20×Φ32	680
24	508	2599	813	749.5	692	47.7	20×Φ35	760
30	610	3183	985	914	857	74.5	28×Φ35	915
36	711	3737	1170	1086	1022	90.5	32×Φ41	915

Z41Y-300（Lb)型法兰闸阀主要外形及尺寸(mm)
DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	216	424	165	127	92	22.3	8×Φ19	200
3	283	535	210	168	127	28.5	8×Φ22	250
4	305	615	254	200	157	31.8	8×Φ22	250
6	403	795	318	270	216	39.6	12×Φ22	350
8	419	1012	381	330	270	41.3	12×Φ25	400
10	457	1231	444	387.5	324	47.7	16×Φ29	450
12	502	1450	521	451	381	50.8	16×Φ32	500
14	762	1645	584	514.5	413	57	20×Φ32	600
16	838	1814	648	571.5	470	57.2	20×Φ35	600
18	914	1943	711	628.5	533	60.4	24×Φ35	680
20	991	2154	775	686	584	63.5	24×Φ35	760
24	1143	2553	914	813	692	69.9	24×Φ41	915
